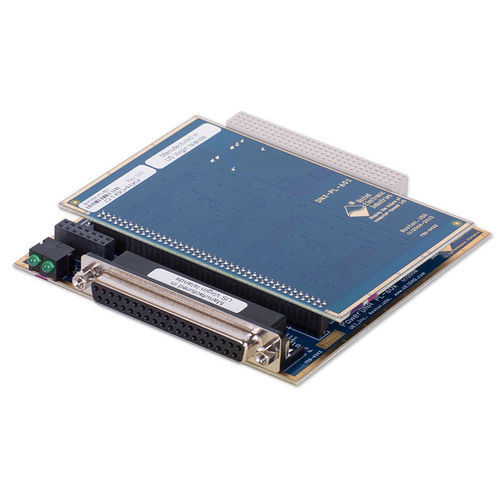

Compteur / décompteur DNx-CT-601 series

Le DNx-CT-601 est une carte compteur/timer (couche) à usage général qui fournit huit canaux indépendants de 32 bits, chacun ayant une protection contre les surtensions et une optoisolation. Ils effectuent un comptage ascendant/descendant dans un certain nombre de modes flexibles en utilisant les valeurs d'un registre de charge et de deux registres de comparaison. Ils peuvent agir comme un compteur d'événements, effectuer des mesures de largeur/période et fonctionner en mode de codage en quadrature où l'utilisateur définit la direction du comptage. Pour les modes de sortie, la carte offre un fonctionnement PWM à 1 coup et universel. Caractéristiques carte compteur/timer/PWM 8 canaux, 32 bits 8 unités indépendantes de compteur/timer préscaler de 32 bits par canal Compteur à périodes multiples avec résultats accumulés Fonctionne avec des bases de temps internes (66 MHz) ou externes (max 16,5 MHz) fIFO d'entrée 256 x 32 bits et FIFO de sortie 256 x 32 bits sur chaque compteur Débouclage/suppression de glitch sur les entrées d'horloge et de porte externes 8 modes de comptage
