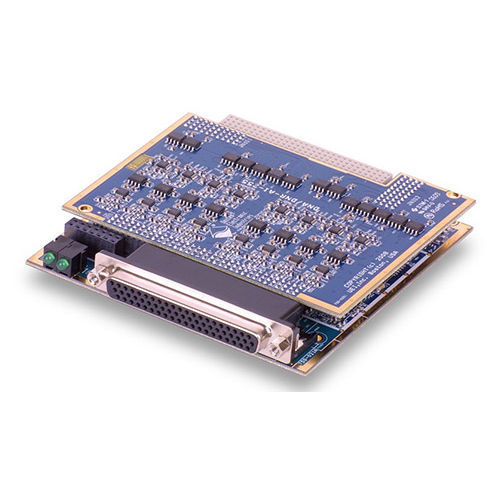

Module d'interface pour résolveur DNx-AI-255 series

interface synchro/résolveur à 2 canaux, 16 bits Caractéristiques 2 canaux d'entrée/sortie résolution de 16 bits entrées 3 fils (Synchro) et 4 fils (Resolver) Sortie de référence par canal référence programmable de 2 à 28 Vrms 50 Hz à 4000 Hz sortie 28 Vrms à 1,2 VA sans tampon externe Entièrement isolé (Canal à Canal et Canal à Châssis) La DNx-AI-255 est une carte d'entrée et de sortie Synchro/Résolveur à deux canaux. La carte convient à une grande variété d'applications de test, de mesure et de contrôle ainsi qu'à des sorties simulées pour des applications de test et de simulateur. La carte peut être configurée comme deux entrées, deux sorties, ou une entrée et une sortie. La carte fournit 2 canaux d'entrée qui contrôlent les synchros 3 fils ou les résolveurs 4 fils. Les circuits de haute précision de la carte, combinés au convertisseur A/N 16 bits indépendant de chaque canal, permettent une précision de mesure allant jusqu'à ± 2,6 minutes d'arc. Les entrées peuvent être lues à des taux allant jusqu'à 800 rps, selon la fréquence de référence. Chaque canal fournit sa propre référence programmable avec des sorties indépendamment programmables de 2 à 28 Vrms à des fréquences de 50 à 4 000 Hz et jusqu'à 1,2 VA. Le DNx-AI-255 fournit également deux canaux de sortie synchro ou résolveur qui sont idéaux pour piloter des éléments tels que des indicateurs d'attitude ou comme source de test pour une grande variété de dispositifs d'entrée synchro ou résolveur. Les sorties acceptent chacune un signal de référence indépendant et offrent une résolution de sortie de 16 bits. Chaque canal peut piloter jusqu'à 28 Vrms à 1,2 VA sans tampon externe.
