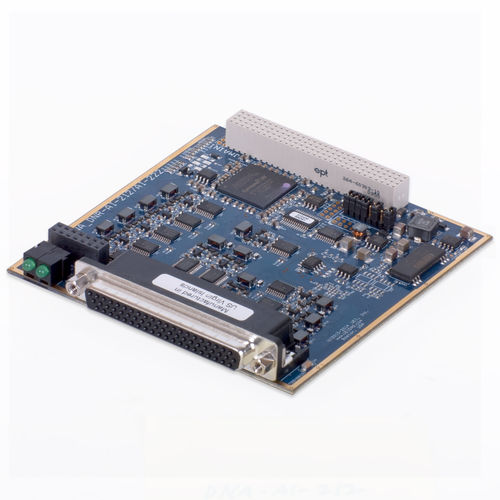

Carte d'entrées analogique DNx-AI-212 series

pour thermocouplepour mesure de températuremultivoies

Les DNx-AI-212 sont des cartes d'entrée thermocouple à 12 canaux entièrement isolés, à échantillonnage simultané, compatibles avec les populaires châssis Cube et RACKtangle d'UEI respectivement. Les versions DNA/DNR sont électroniquement identiques. La DNx-AI-212 présente une plage d'entrée de ±2,048 V et des convertisseurs 24 bits. Au gain de 16 utilisé pour la plupart des types de TC, l'AI-212 fournit une résolution d'entrée de 7,6 nanovolts. Une configuration A/D par canal permet un échantillonnage simultané à des taux allant jusqu'à 1800 S/s chacun (21600 S/s au total). La configuration A/N par canal élimine virtuellement la diaphonie d'entrée et les problèmes de temps de stabilisation des canaux. Le DNx-AI-212 est un appareil de mesure de thermocouple idéal et de haute précision, offrant des erreurs de décalage et de gain inférieures à 0,1°C sur tous les thermocouples standard (y compris J, K, T, S, E, R). Cette précision, associée à l'isolation canal à canal et canal à châssis de 350 VDC/Vrms, fait de la carte une solution parfaite pour la mesure de la température industrielle, même en cas d'utilisation de thermocouples non isolés dans des environnements à haute tension. En outre, la DNx-AI-212 est conçue pour tirer parti du capteur de température numérique extrêmement précis ADT 7420 qui fournit une mesure CJC dédiée. Le capteur CJC est monté à l'extérieur sur le panneau de bornes à vis du DNA-STP-AI-212 (qui est inclus dans l'achat). Le logiciel fourni effectue toutes les linéarisations TC et les compensations CJC nécessaires et renvoie les données en °C, K, °F ou °R si nécessaire. Un circuit de détection de thermocouple ouvert a également été implémenté.
