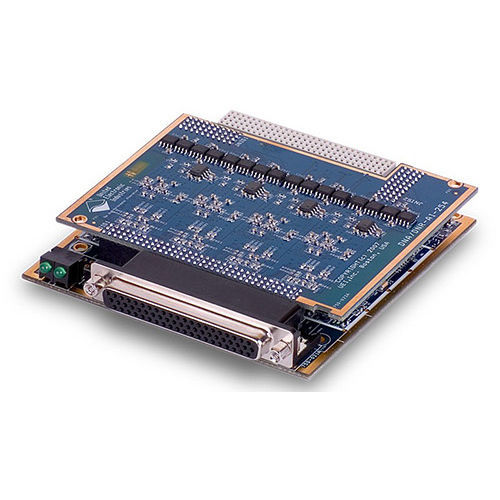

Carte d'entrées 4 canaux DNx-AI-254 series

pour capteur de déplacement linéaireprogrammable

interface LVDT/RVDT à 4 canaux et 16 bits Caractéristiques 4 canaux d'entrée LVDT/RVDT ou sorties simulées résolution de 16 bits support des dispositifs à 4, 5 et 6 fils excitation programmable de 2 à 6,7 Vrms par canal plage de fréquence d'excitation de 100 Hz à 5 kHz Courant d'excitation jusqu'à 50 mA Entièrement isolé (de canal à canal et de canal à châssis) La DNx-AI-254 est une carte de simulation d'entrée et de sortie de quatre canaux LVDT/RVDT pour les puissants châssis d'acquisition de données et de contrôle d'UEI. Ces cartes sont idéalement adaptées à une grande variété de mesures de mouvements rotatifs et linéaires dans de nombreuses industries. Les cartes offrent également une capacité unique de sortie simulée de LVDT/RVDT conçue pour fournir des stimuli dans les applications de test et de simulateur d'avionique. Chacun des quatre canaux de la carte peut être configuré soit comme un canal d'entrée avec excitation, soit comme un canal de sortie/simulateur. Les 4 canaux d'entrée sont compatibles avec les configurations LVDT/RVDT à 4, 5 et 6 fils. Les circuits de haute précision de la carte, combinés aux convertisseurs A/N 16 bits indépendants de chaque canal, permettent une précision de mesure globale supérieure à 0,1%. Les entrées peuvent être lues à des taux allant jusqu'à 500 lectures par seconde, selon la fréquence de référence. Chaque canal fournit une sortie d'excitation indépendante programmable par l'utilisateur de 2 à 6,7 Vrms à des fréquences de 50 à 5 000 Hz. La sortie d'excitation est capable de piloter des courants allant jusqu'à 50 mA, convenant pour piloter des impédances primaires aussi faibles que 90 ohms à des excitations allant jusqu'à 6 Vrms.
