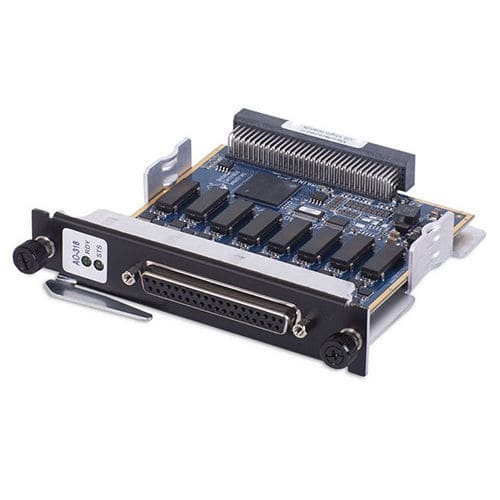

Carte de sortie analogique DNx-AO-318 series
8 canauxde tensionde courant

Carte de sortie analogique - DNx-AO-318 series - UEI - United Electronic Industries - 8 canaux / de tension / de courant
Carte de sortie analogique - DNx-AO-318 series - UEI - United Electronic Industries - 8 canaux / de tension / de courant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de signal
analogique
Nombre d'entrées/sorties
8 canaux
Applications
de tension, de courant

Description

Les DNx-AO-318 sont des cartes de sortie de tension analogique à 8 canaux, entièrement isolées et de haute précision, compatibles respectivement avec les châssis d'E/S populaires Cube, RACKtangle et FLATRACK d'UEI. Les cartes offrent une résolution complète de 16 bits et garantissent la monotonicité sur toute la plage de température de fonctionnement. Chaque canal DNx-AO-318 offre une plage de sortie de ±10 V et est capable de piloter ±10 mA. Pour les applications nécessitant un courant ou une tension de sortie plus élevés, veuillez vous reporter aux cartes de la série DNx-AO-308-35x. La DNx-AO-318 fournit des diagnostics de test intégrés étendus. Un convertisseur A/D intégré sur chaque canal permet à l'utilisateur de surveiller à la fois la tension et le courant de sortie. Un relais à semi-conducteurs sur chaque sortie permet de déconnecter le canal A/N de l'entrée/sortie de terrain, de sorte qu'un autotest complet de la carte peut être effectué sans piloter les circuits connectés aux sorties. Ce relais, associé à la détection du courant et de la tension de sortie, peut également être configuré pour déconnecter la sortie D/A en cas de défaut externe, tel qu'un court-circuit à la masse ou une alimentation en courant continu. Les 8 canaux peuvent être configurés pour être mis à jour simultanément, ou ils peuvent être mis à jour un par un au fur et à mesure de l'écriture des données. Une FIFO de 1024 échantillons permet à chaque D/A d'être mis à jour à 10 kHz sans perte de données. La double mise en mémoire tampon des sorties, combinée à l'utilisation de convertisseurs N/A à faible glitch, font du DNx- AO-318 une solution idéale pour générer des formes d'onde à basse fréquence ou fournir des stimuli commutés très précis.

---
