Carte Fpga DNx-PL-820 series

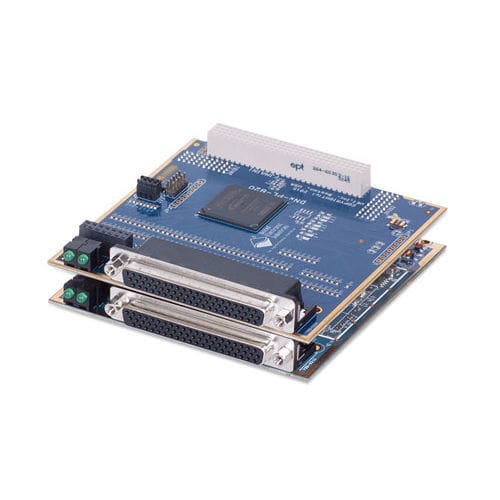

Les DNx-PL-820 sont des cartes FPGA programmables par l'utilisateur. La carte permet à un programmeur FPGA d'ajouter des fonctionnalités FPGA personnalisées à la famille DNx et aux diverses plateformes qu'elle supporte. Le DNx-PL-820 est un produit à deux cartes, base/carte fille. La carte inférieure (à gauche dans un RACK DNR) comprend un FPGA Cyclone II tandis que la carte supérieure (à droite dans le RACK) fournit un FPGA MAX 10. La carte Cyclone est utilisée exclusivement comme interface entre le bus DNx et la puce FPGA MAX 10. La puce MAX 10 est entièrement programmable par l'utilisateur à l'aide des outils de développement Altera les plus courants, y compris le processeur Nios II intégré. La carte MAX 10 permet aux applications FPGA développées par l'utilisateur d'être installées et exécutées sur la carte. 104 broches GPIO sont sorties du FPGA MAX 10 et sont disponibles pour des connexions à des E/S utilisateur. 51 broches sont fournies sur le connecteur I/O de la carte Cyclone tandis que 53 sont fournies sur le connecteur de la carte MAX 10. La MAX 10 possède une variété de caractéristiques uniques et puissantes qui en font un choix idéal comme cible FPGA personnalisée. Parmi ces caractéristiques figure une fonction unique d'allumage instantané qui permet à l'application MAX 10 de commencer à fonctionner immédiatement, sans tenir compte de la fin du processus de démarrage du Cube ou du RACKtangle. Le MAX 10 prend également en charge la FLASH à configuration utilisateur et double, les blocs DSP et la fonctionnalité de processeur intégré Nios II. La puce MAX 10 peut être programmée par une interface JTAG qui est amenée au connecteur I/O ou par le fond de panier ADN (puce viathe Cyclone) par un utilitaire fourni par UEI. Un ensemble de cavaliers sur la carte permet de désactiver l'interface JTAG lorsque des préoccupations de sécurité l'exigent.
