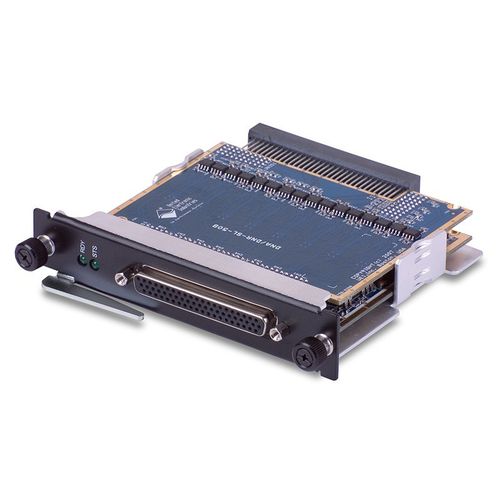

Carte d'interface série DNx-CSDB-509 series

RS-232RS-485RS-422

interface de communication série CSDB et RS-232/485 à 8 ports Caractéristiques DNA-CSDB-509 pour une utilisation avec le châssis d'E/S Cube DNR-CSDB-509 pour utilisation avec le châssis d'E/S RACKtangle™ 8 ports indépendants Chaque port est configurable par logiciel comme CSDB, RS-232 ou RS-422/485 Supporte les taux CSDB de 12,5 kbit/s et 50 kbit/s Vitesse maximale de 256 kbit/s pour RS-232 et 1Mbit/s pour RS-422/485 Paramètres de débit binaire totalement indépendants pour chaque port isolation de 350V entre les ports, les ports et les circuits ; 15kV ESD Les DNx-CSDB-509 sont des interfaces de communication série à 8 ports pour les châssis d'E/S Cube/RACKtangle respectivement. Ces cartes offrent des interfaces CSDB (Commercial Standard Digital Bus), RS-232 ou RS-485 entièrement isolées et configurables par logiciel. La carte est une interface idéale pour l'avionique série ainsi que pour les E/S série à usage général. La DNx-CSDB-509 supporte des débits de données de 12,5 kbauds et 50 kbauds en mode CSDB ainsi que des taux de transfert allant jusqu'à 1 Mbaud en mode RS-485 ou jusqu'à 256 kbauds en mode RS-232. Il prend également en charge les communications à 12, 12,5 et 50 kbauds avec une précision supérieure à 0,1 % du débit de données. Les débits en bauds basés sur les diviseurs entiers de 4,125 MHz ou 1,8415 MHz sont également pris en charge. Basée sur un UART standard sur chaque port, la carte prend en charge les modes semi-duplex et duplex intégral pour le fonctionnement RS-422/485. La DNx-CSDB-509 est compatible avec une grande variété de dispositifs avioniques existants. La carte supporte les applications RS-422 point à point ou réseau lorsqu'elle est utilisée en mode RS-485 et fournit une terminaison TX et/ou RX 200Ω sélectionnable par logiciel pour les communications RS-485.
