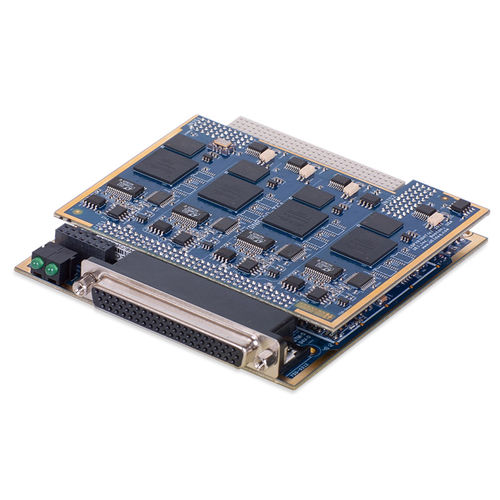

Générateur de fonctions DNx-AO-364 series

de fonctions arbitrairesprogrammableau format carte

Les DNx-AO-364 sont des cartes de générateur de fonctions/générateur de formes d'onde arbitraires (AWFG) à 4 canaux destinées à être utilisées dans les châssis Cube/RACKtangle d'UEI, respectivement. Des formes d'onde standard sinusoïdales, carrées et triangulaires jusqu'à 150 kHz sont fournies ou l'utilisateur peut créer une forme d'onde personnalisée en profitant des capacités AWFG des cartes. La sortie de chaque canal peut être réglée indépendamment des autres ou peut être asservie à n'importe quel autre canal en profitant de la fonctionnalité de déphasage programmable. Le DNx-AO-364 offre une haute résolution à la fois dans sa sortie de fréquence et dans ses réglages de sortie de tension. La fréquence de sortie peut être réglée de 1 mHz à 150 kHz avec une résolution de 0,25 Hz et une précision globale de ±1,0 Hz. Les tensions de sortie peuvent être réglées de 0 à 8,45 Vrms avec une résolution de 16 bits. Le décalage CC de sortie peut être réglé entre ±12,0 VDC, également avec une résolution de 16 bits. Notez que la tension de sortie totale sélectionnée, y compris la tension de sortie et le décalage, ne peut pas dépasser ±12,0 VDC. Les sorties peuvent être activées ou désactivées par contrôle logiciel avec des impédances de sortie de 150 kOhm respectivement. Caractéristiques générateur de fonctions à 4 canaux/interface AWFG DNA-AO-364 pour utilisation avec le châssis d'E/S Cube (version DNR illustrée sur la photo) DNR-AO-364 pour une utilisation avec le châssis d'E/S RACKtangle™ 4 canaux configurables indépendamment Sortie sinus, carré, triangle ou AWFG sorties de 1 mHz à 150kHz 0.résolution de sortie de 25 Hz Déphasage entre les canaux sélectionnable par logiciel Balayage de fréquence en temps réel
