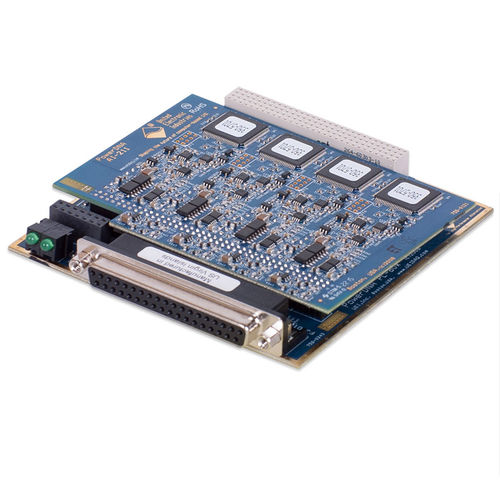

Carte d'entrées analogique DNx-AI-211 series

numériquepour capteur de vibrationsmultivoies

La DNx-AI-211 est une carte de mesure de vibrations à quatre canaux de haute performance. La carte est spécialement conçue pour permettre une connexion directe aux capteurs de vibration à 2 fils standard de l'industrie (par exemple ICP et IEPE). Chaque canal est basé sur son propre convertisseur A/D 24 bits. Ce mode A/D par canal permet aux quatre canaux d'être échantillonnés simultanément, ce qui permet de corréler facilement les données de vibration sur différents canaux dans le domaine temporel. La carte échantillonnera les quatre canaux jusqu'à leur maximum de 125 kSPS (débit maximal de la carte de 500 kSPS). Grâce à la puissante interface de déclenchement/synchronisation du châssis, les canaux de plusieurs cartes et même de plusieurs châssis sont facilement configurés pour échantillonner simultanément. Les convertisseurs 24 bits de la carte offrent une précision exceptionnelle avec des rapports signal/bruit (SNR) de 109 dB à 5 kHz et de 97 dB à la fréquence d'échantillonnage maximale de 125 kSPS de la carte. Les convertisseurs 24 bits fournissent également la plage dynamique nécessaire pour surveiller tout, des plus petits signaux jusqu'à un choc à pleine échelle sur une seule plage d'entrée. Toutefois, dans les rares cas où une résolution encore plus élevée est nécessaire pour les signaux de niveau extrêmement bas, l'amplificateur d'entrée AI-211 offre 4 plages d'entrée différentes, de +25/-13 VDC à ±3,125VDC. Le filtrage anti-crénelage est assuré par une combinaison de filtres FIR analogiques et numériques. Le filtre numérique permet de combiner une faible ondulation de la bande passante (±0,005 dB), une forte atténuation et un plancher de bande d'arrêt bas (-100 dB) impossibles à atteindre avec un simple filtrage analogique. La nature numérique du filtre garantit également que chaque filtre induit un déphasage identique, de sorte qu'aucune gigue de phase inter-canal induite par le filtre n'a d'impact sur l'analyse ultérieure.
