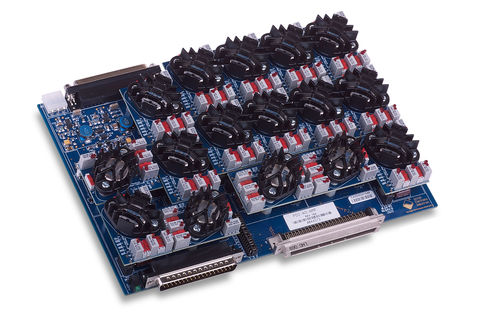

Pour certaines applications, le ±10V standard de presque toutes les cartes de sortie analogique ne suffit pas ; elles ont besoin de niveaux de tension jusqu'à dix fois supérieurs. C'est dans ce but que UEI a développé le PD-AOAMP-115, un accessoire à 16 canaux montable sur DIN qui se connecte directement à notre famille de cartes de sortie analogiques PCI et PXI. En réglant le gain sur la carte et le panneau externe avec les valeurs appropriées, vous pouvez régler le niveau de sortie de n'importe quel canal indépendamment à des niveaux aussi élevés que ±115V. De plus, vous pouvez attacher autant de AO-AMP-115 à une carte de sortie analogique que nécessaire pour desservir tous les canaux souhaités. Pour générer ces tensions élevées, le PD-AO-AMP-115 a besoin d'une source d'alimentation externe. Le PSU-AO32G115 est une alimentation externe qui répond aux besoins de deux PD-AO-AMP-115, et fournit ainsi la puissance nominale maximale pour 32 sorties amplifiées. L'alimentation fournit ±125V de courant continu isolé à 100 mA maximum.
Caractéristiques
16 canaux ; plage de sortie de ±115V
Paramètres de sortie variables
Réglages de gain de 2, 10 et 20 ; erreur de gain ±0,01%
Plusieurs PD-AO-AMP-115 se connectent directement aux cartes de sortie analogique haute tension PCI ou
cartes haute tension à sortie analogique PCI ou PXI
Le PSU-AO32G115 fournit l'alimentation pour piloter deux AMP-115 (32 canaux)
---
