Carte d'E/S numérique DNx-MF-101 series
analogiqueTTLRS-232

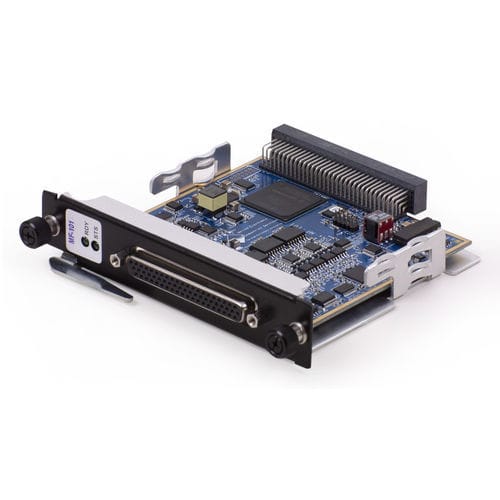

Carte d'E/S numérique - DNx-MF-101 series - UEI - United Electronic Industries - analogique / TTL / RS-232
Carte d'E/S numérique - DNx-MF-101 series - UEI - United Electronic Industries - analogique / TTL / RS-232
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de signal
numérique, analogique
Bus
TTL, RS-232
Nombre d'entrées/sorties
à 16 E/S, à 2 sorties analogiques
Autres caractéristiques
programmable

Description

Les DNA/DNR/DNF-MF-101 sont des cartes d'E/S analogiques et numériques multifonctions destinées à être utilisées respectivement dans les châssis d'E/S Cube/RACKtangle/FLATRACK de UEI. La carte offre une combinaison puissante d'E/S comprenant 16 entrées analogiques simples/8 différentielles, 2 sorties analogiques, 20 bits d'E/S numériques, un port I2C et un port RS-232/422/485. La carte offre 8 gammes A/N sélectionnables par logiciel de ±80V à ±0.156V avec une résolution de 18 bits. La plage de ±80V fait de la DNx-MF-101 une solution de mesure idéale dans un grand nombre d'applications automobiles, aérospatiales et de production d'énergie où la plage d'entrée maximale de 10 volts de nombreux produits DAQ ne peut être utilisée sans conditionnement externe du signal. Les configurations "haute tension" et "basse tension" sont programmables sur une base par canal. Les gains programmables combinés au convertisseur A/N 18 bits de la carte permettent d'obtenir une résolution aussi faible que 1,19 microvolt. Le DNx-MF-101 offre des taux d'échantillonnage aussi élevés que 2000 échantillons par seconde sur chaque canal (16 k/s au total). Deux sorties analogiques 16 bits ±10 en tension ou en courant (par exemple 4-20 mA) sont également fournies. La carte offre 20 bits d'entrée/sortie numérique répartis en 16 bits de tensions industrielles où chaque bit peut être réglé indépendamment comme entrée ou sortie. Quatre bits d'entrées/sorties numériques de niveau TTL sont également fournis (programmés comme entrées/sorties dans des banques de deux). Les entrées et sorties industrielles ont une large plage de fonctionnement de 3,3 V à 55 VDC. Les entrées de la gamme industrielle (pas de niveau logique) ont des résistances d'excursion haute/bas programmables qui permettent aux entrées de contrôler les contacts connectés à une tension d'alimentation ou à la terre.

---
