Carte d'entrées analogique DNx-AI-224 series
4 canauxpour jauge de contrainte

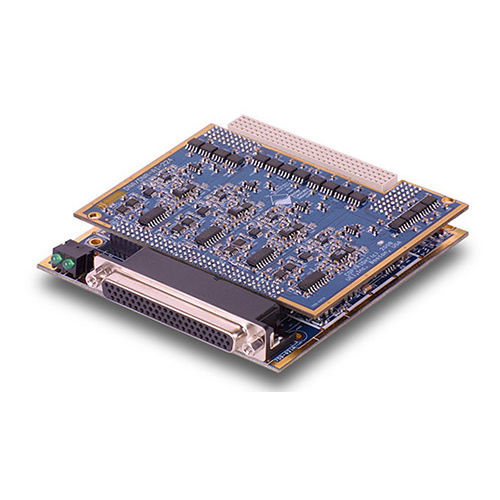

Carte d'entrées analogique - DNx-AI-224 series  - UEI - United Electronic Industries - 4 canaux / pour jauge de contrainte
Carte d'entrées analogique - DNx-AI-224 series  - UEI - United Electronic Industries - 4 canaux / pour jauge de contrainte
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de signal
analogique
Nombre d'entrées/sorties
4 canaux
Applications
pour jauge de contrainte

Description

Les DNx-AI-224 sont des cartes d'entrée de jauges de contrainte à haute vitesse et à quatre canaux pour les Cubes d'acquisition et de contrôle de données et les racks d'E/S RACKtangle d'UEI respectivement. Ces cartes offrent une combinaison idéale de vitesse élevée, de précision et de flexibilité de connexion et sont adaptées à une grande variété d'applications. Les entrées analogiques offrent une résolution de 18 bits à des taux d'échantillonnage allant jusqu'à 100 kilo-échantillons par seconde. Chaque canal dispose d'un convertisseur A/N et les quatre canaux sont échantillonnés simultanément. La combinaison de la résolution de 18 bits avec la mise à zéro automatique du décalage et l'étalonnage automatique du gain de la carte garantit des mesures extrêmement précises. Chaque canal comprend également un filtre anti-aliasing qui est automatiquement configuré pour s'adapter à la fréquence d'échantillonnage (*Veuillez consulter la note de la page suivante pour plus de détails) Le DNx-AI-224 accepte les entrées des jauges et des cellules de charge à pont complet, demi-pont ou quart de pont. Les résistances de fin de pont sont intégrées pour une utilisation avec des jauges de 120, 350 et 1000 ohms. Bien entendu, les jauges à pont complet de toute valeur de résistance peuvent également être mesurées. Chaque canal offre une sortie d'excitation indépendante, programmable de 0 à ±10 Vdc, en 65535 étapes. Les sorties d'excitation peuvent piloter jusqu'à 50 mA chacune, ce qui permet de piloter des ponts de 1k à ±10 Vdc, des ponts de 350 ohms à ±8,75 V et des ponts de 120 ohms jusqu'à ±3 Vdc. La carte offre un étalonnage de shunt de compression et de tension intégré avec des valeurs d'étalonnage de shunt sélectionnables entre 10 k et 170 k ohm, en 256 étapes. Des connexions pour des résistances de shunt externes, fournies par l'utilisateur, sont également fournies.

---
