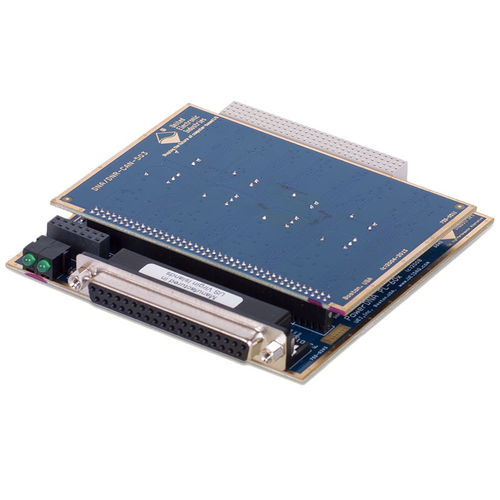

La DNx-CAN-503 est une interface CAN haute vitesse à 4 ports pour les systèmes d'automatisation et de contrôle distribués PowerDNA. Cette carte (couche) est conçue pour la communication avec des dispositifs CAN haute vitesse jusqu'à 1 Mb/s. La DNx-CAN-503 utilise le contrôleur CAN Philips SJA1000 pour des fonctionnalités avancées telles que l'écoute seule, l'auto-réception (écho) et les modes de filtrage avancés, ainsi que de nouveaux émetteurs-récepteurs pour la prise en charge du mode veille/réveil.
Le logiciel pour la série DNx-CAN-503 est fourni dans la suite logicielle UEI. Une API de haut niveau facile à utiliser est fournie pour Linux et la plupart des systèmes d'exploitation en temps réel, y compris VxWorks, QNX, RTX, RT Linux et plus encore. Les utilisateurs de Windows peuvent utiliser le cadre UEIDAQ qui fournit une API complète et facile à utiliser prenant en charge tous les langages de programmation et les applications Windows les plus courants, y compris LabVIEW et MATLAB. Le DNx-CAN-503 prend en charge la norme ARINC-825.
Caractéristiques
4 ports CAN indépendants
Taux de transfert maximum de 1Mbit/sec
horloge de base 24MHz
Réglages de débit complètement indépendants pour chaque port
isolation maximale de 250 V CC entre les ports, les ports et les circuits
Prise en charge du branchement à chaud ; détection des erreurs
Entièrement compatible avec la norme ISO 11898
Prise en charge de la norme ARINC-825
---
