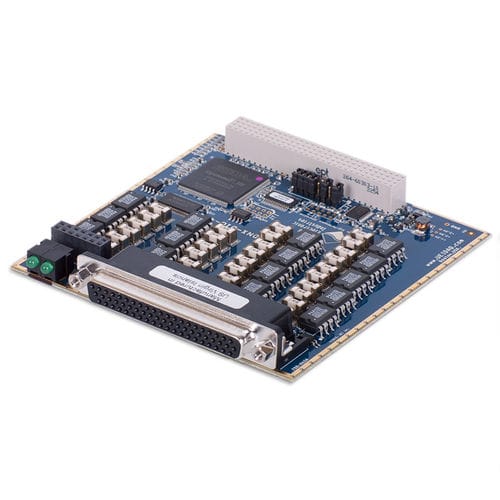

Carte d'E/S numérique DNx-DIO-430 series

multivoiesà relais

Les DNx-DIO-430 sont des cartes relais à semi-conducteurs de 30 canaux. Les cartes DIO-430 sont conçues pour être utilisées dans une grande variété d'applications de commutation et de contrôle numérique. Chaque canal est configuré comme un relais standard de forme A (SPST) et commute des tensions jusqu'à ±55 VDC ou des formes d'onde AC avec des pics inférieurs à ±55 VDC. Chaque canal est conçu pour un fonctionnement continu à 400 mA DC ou AC rms avec une résistance de commutation inférieure à 1,5 Ohm (sans compter les câbles externes). Tous les relais sont par défaut sur "OFF" à la mise sous tension/réinitialisation. Les taux de commutation jusqu'à 1000 Hz sont supportés. Chaque carte offre une isolation de 350 VDC entre les canaux, ainsi qu'entre la carte, le cube et les autres cartes d'E/S installées. Les sorties sont protégées contre les transitoires par des diodes TVS SMAJ60CA et contre les surintensités par un fusible à action rapide de 1 ampère. Toutes les connexions s'effectuent par le biais d'un connecteur D 62 broches très pratique, ce qui permet d'obtenir sans problème des câbles ou des connecteurs correspondants. Les utilisateurs peuvent également connecter les cartes DNx-DIO-430 à notre populaire panneau à bornes à vis DNA-STP-62 via les câbles DNA-CBL-62. Ces câbles sont entièrement blindés et sont disponibles en longueurs de 2,5, 10 et 20 pieds. Caractéristiques 30 relais statiques indépendants de forme A (SPST) ±55 VDC (tension de fonctionnement maximale) 1.résistance de 5 Ohm (sans le câblage) courant de charge continu de 400 mA courant de pointe de 2 A (<10 mS) taux de mise à jour de 1000 Hz
