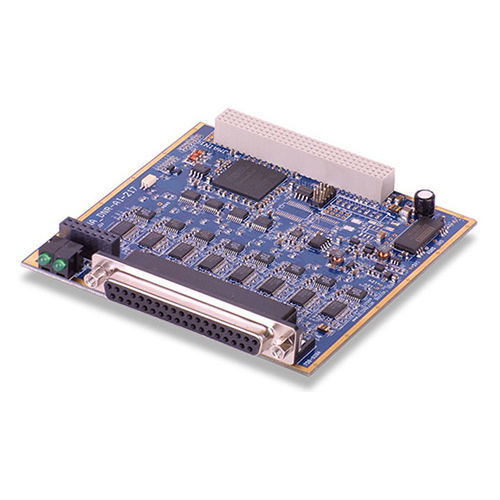

Carte d'entrées analogique DNx-AI-217-803 series

convertisseur de signal analogique16 canaux

La DNx-AI-217-803 est une carte A/N 16 canaux entièrement isolée, à échantillonnage simultané, compatible avec les châssis populaires d'UEI. La DNx-AI-217-803 offre une résolution de 24 bits et 7 plages d'entrée sélectionnables par logiciel. Chaque canal comprend également un bit DIO isolé à niveau logique. Une configuration A/N par canal permet aux canaux d'être échantillonnés simultanément à des taux allant jusqu'à 120 kS/s chacun (480 kS/s maximum pour l'ensemble de la carte). La configuration A/N par canal élimine virtuellement les problèmes de diaphonie d'entrée et de temps de stabilisation des canaux, même lorsqu'ils sont connectés à des sources de signaux à haute impédance. Chaque canal est isolé électriquement de tous les autres canaux ainsi que du châssis du Cube ou du RACKtangle. En plus de l'isolation, chaque entrée est protégée contre les surtensions jusqu'à ±40 V (sous tension ou hors tension). Les entrées passent en mode haute impédance lorsque l'alimentation est coupée, ce qui rend l'AI-217-803 idéal pour les applications de mesure/contrôle redondantes. Toutes les connexions au DNx-AI-217-803 se font via un connecteur DB37 femelle. Les OEM trouveront facilement des connecteurs correspondants pour les câbles personnalisés, tandis que les utilisateurs finaux pourront profiter du panneau de bornes à vis DNA-STP-37 d'UEI, très apprécié, via les câbles des séries DNA-CBL-37 ou DNA-CBL-37S.
