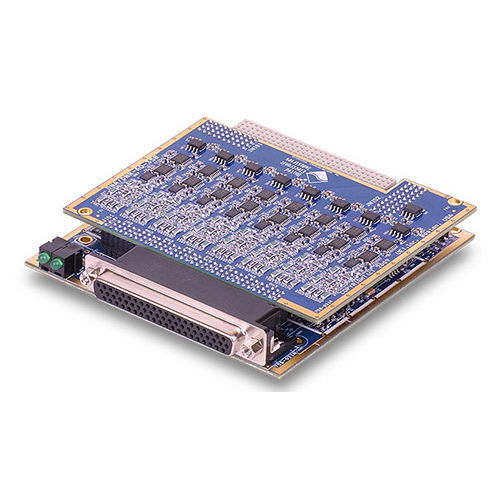

Carte de sortie analogique DNx-AO-358-350 series

8 canauxpour jauge de contrainte

Les DNx-AO-358 sont des simulateurs de jauges de contrainte à 8 canaux conçus pour être utilisés dans les populaires châssis Cube et RACKtangle d'UEI respectivement. Les cartes sont basées sur des résistances variables réelles et reproduisent précisément le comportement des jauges simulées. Les cartes sont une solution idéale pour les applications de simulateur où un dispositif de système embarqué attend une jauge de contrainte comme entrée. Les cartes sont également une excellente solution pour tester et diagnostiquer les erreurs dans une variété de systèmes basés sur les jauges de contrainte. Les cartes prennent en charge la simulation de jauges en pont complet, demi-pont et quart de pont et sont disponibles dans une configuration standard de 350 Ohms. D'autres valeurs de résistance sont disponibles sur commande spéciale. La série DNx-AO-358 est compatible avec les excitations CC et CA et offre une largeur de bande de débit CA supérieure à 250 kHz. Toutes les connexions sont réalisées par le biais d'un connecteur D à 62 broches très pratique, ce qui garantit aux OEM qu'ils n'auront aucun problème à obtenir des câbles ou des connecteurs correspondants. Les utilisateurs peuvent également connecter les cartes DNx-AO-358 à notre populaire panneau de bornes à vis DNA-STP-62 via le câble DNA-CBL-62. Les câbles sont entièrement blindés et sont disponibles en longueurs de 2,5, 10 et 20 pieds. Caractéristiques carte de simulation de jauges de contrainte à 8 canaux 8 jauges de contrainte simulées Configurées en pont complet, demi-pont ou quart de pont configuration standard 350 Ohm Excitation AC ou DC bande passante >250 kHz Large gamme d'excitation ±15 V Un convertisseur A/D intégré surveille la tension d'excitation
