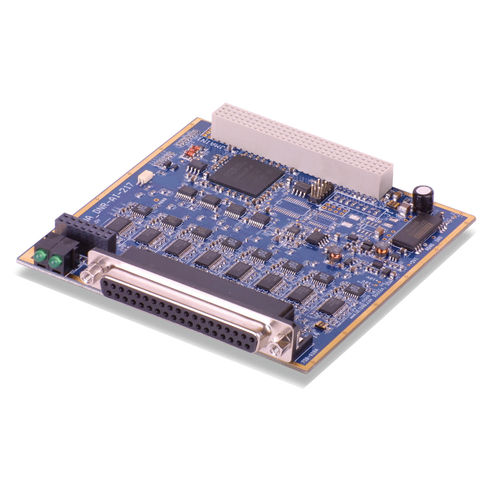

Carte d'acquisition de données à 16 entrées analogiques DNx-AI-217 series

analogique

carte A/N 16 canaux, 24 bits 120 kS/s à échantillonnage simultané haute vitesse Caractéristiques 16 canaux d'entrée analogique différentielle Echantillonnage simultané (un convertisseur A/N par voie) fréquence d'échantillonnage de 120 kHz par canal (1600 kHz max sur la carte) résolution 24 bits "Détection de câblage d'entrée "ouvert Détection de dépassement de plage d'entrée Gains - 1, 2, 4, 8, 16, 32 et 64 Pin compatible avec DNx-AI-207 Les DNA-AI-217 et DNR-AI-217 sont des cartes A/N à 16 canaux à échantillonnage simultané, compatibles respectivement avec les populaires châssis Cube et RACKtangle d'UEI. Les versions DNA/DNR sont électroniquement identiques et offrent une résolution de 24 bits avec 7 plages d'entrée sélectionnables par logiciel. La DNx-AI-217 est compatible avec la carte populaire DNx-AI-207 et offre une voie de mise à niveau facile pour ceux qui recherchent plus de résolution, des taux d'échantillonnage plus élevés ou des entrées d'échantillonnage simultané. Une configuration A/N par canal permet aux canaux d'être échantillonnés simultanément à des taux allant jusqu'à 120 kS/s chacun (1600 kS/s maximum pour l'ensemble de la carte). La configuration A/N par canal élimine virtuellement les problèmes de diaphonie d'entrée et de temps de stabilisation des canaux, même lorsqu'ils sont connectés à des sources de signaux à haute impédance. Le DNx-AI-217 est entièrement isolé du Cube/RACKtangle et est protégé contre les surtensions jusqu'à ±40 V (sous tension ou hors tension). Les entrées passent en mode haute impédance lorsque l'alimentation est coupée, ce qui rend l'AI-217 idéal pour les applications de mesure/contrôle redondantes. La carte DNx-AI-217 fait partie de la série populaire Guardian d'UEI, qui offre des niveaux élevés de diagnostic utilisateur. La carte AI-217 offre à la fois une fonctionnalité de détection d'entrée ouverte et la capacité de détecter les conditions de surtension d'entrée.
