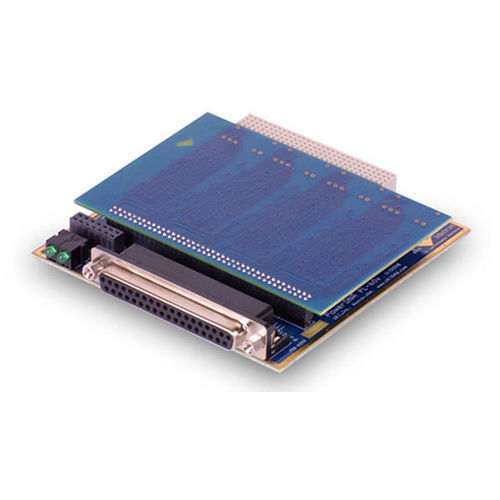

Carte d'interface de communication Ethernet DNx-SL-501 series

RS-232RS-485RS-422

Les DNx-SL-501 sont des couches de communication série à 4 ports pour les puissants châssis d'E/S Cube, RACKtangle et FLATRACK d'UEI. Les cartes offrent des interfaces série entièrement isolées, configurables par logiciel en RS-232 ou RS-485. La DNx-SL-501 supporte une vitesse de transfert allant jusqu'à 2 Mbit/s en mode RS-485 ou jusqu'à 256 Kb/s en mode RS-232. Une version spéciale de la carte, désignée sous le nom de DNx-SL-501-804, supporte des vitesses de transfert allant jusqu'à 4 Mbit/s. Les cartes utilisent une émulation UART 16550C sur chaque port (en mode FIFO uniquement) et supportent mode half- et full-duplex sur RS-485. La DNx-SL-501 est compatible avec les réseaux RS-422 lorsqu'elle est utilisée en mode RS-485 Mode RS-485. La couche fournit une terminaison TX et/ou RX de 200Ω sélectionnable par logiciel pour les communications RS-485. Le DNx-SL-501 est une solution idéale pour connecter des dispositifs d'acquisition de données basés sur la série à l'Ethernet, ainsi que pour assurer l'interface avec une grande variété de dispositifs basés sur la série et de systèmes DAQ hérités. En plus des fonctions d'E/S série standard, le DNx-SL-501 offre une série de fonctions supplémentaires. Ces fonctions comprennent : Des vitesses de transmission entièrement personnalisables générées par une PLL programmable sur une base par canal de 300bauds à 2Mbauds Délai inter-caractères programmable (nécessaire pour piloter/simuler certains instruments d'avionique)\Délai inter-trames programmable (utilisé pour programmer des trames à des vitesses différentes) Répétition automatique de la dernière trame si de nouvelles données ne sont pas envoyées à temps par l'hôte (nécessaire pour maintenir le drapeau "inop" sur de nombreux dispositifs avioniques) Parité None/Even/Odd/Space/Mark en mode 8 bits et programmable par symbole en mode 9 bits
