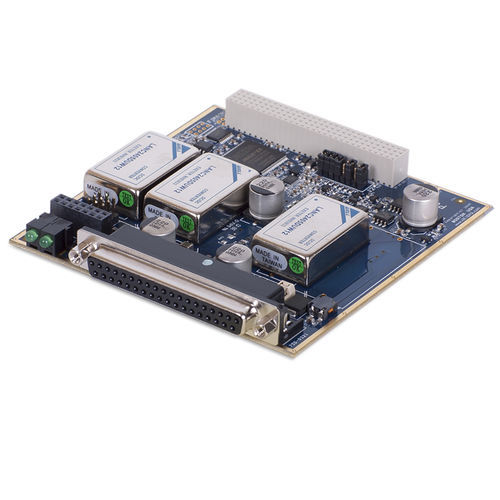

Carte convertisseur E/S DNx-PC-910 series

Le DNx-PC-910 fournit une alimentation externe à divers capteurs et au conditionnement de signaux lorsque votre application le requiert. La série 91x peut également être utilisée pour alimenter les différentes cartes d'E/S de la série DNx nécessitant une alimentation externe. La version DNA est conçue pour être utilisée dans le châssis "Cube" d'UEI, tandis que la série DNR est destinée à être utilisée dans les facteurs de forme du châssis RACKtangle. La série DNx-PC-91x est entièrement rétrocompatible avec les cartes de la série DNx-PC-90x. Les DNx-PC-910, 911, 912 et 913 sont conçus pour fournir des tensions de sortie de ±10 VDC, ±15 VDC, +24 VDC et ±45 VDC respectivement. L'alimentation des cartes est fournie par le Cube ou le RACKtangle interne par défaut, mais une alimentation externe* peut être utilisée pour alimenter les unités. Les unités sont conçues pour détecter automatiquement la présence d'une alimentation externe et l'utiliser lorsqu'elle est disponible. Les sorties peuvent être activées ou désactivées par le logiciel (par défaut, elles sont activées). Les cartes fournissent une capacité de relecture de la tension d'entrée permettant à l'application de garantir des niveaux de tension d'entrée acceptables. Toutes les connexions se font via un connecteur femelle D à 37 broches. Le brochage de ce connecteur est identique à celui de la série précédente DNA-PC-90x, à l'exception des broches désignées comme "NC" sur la série 90x qui sont maintenant utilisées comme connexions à l'alimentation externe.
