Tour CNC TS-4000
horizontalà deux brochesA2-8

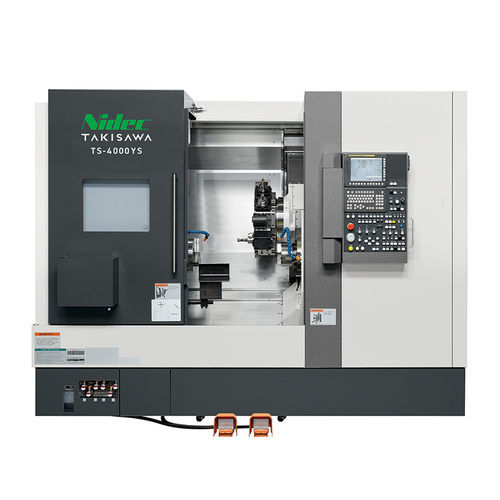

Tour CNC - TS-4000 - TAKISAWA - horizontal / à deux broches / A2-8
Tour CNC - TS-4000 - TAKISAWA - horizontal / à deux broches / A2-8
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre de broches
à deux broches
Nez de broche
A2-8
Nombre d'outils
12 outils, 10 outils, 15 outils, 20 outils
Diamètre

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Vitesse de rotation

6 000 rpm
(37 699,112 rad.min-1)

Longueur de la pièce

735 mm, 750 mm
(29 in, 30 in)

Passage de barre

82 mm
(3 in)

Avance rapide sur X

30 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Longueur hors tout

3 000 mm
(118 in)

Largeur hors tout

2 070 mm, 2 140 mm
(81 in, 84 in)

Hauteur totale

2 300 mm
(91 in)

Poids

6 000 kg, 6 200 kg
(13 228 lb, 13 669 lb)

Description

Overview

Présentation
  • Le TAKISAWA TS-4000 est un tour CNC à intégration de procédés conçu pour l'usinage combiné et les productions à lots variables. La version TS-4000YS, équipée de broches opposées, permet d'effectuer les opérations avant/arrière en une seule mise en position. Le TS-4000Y est configuré pour un usage avec contre-pointe.


Caractéristiques principales
  • Configuration à double broche opposée (TS-4000YS) pour usinage avant/arrière en une seule opération.
  • Fonction axe Y et outils rotatifs pour des opérations de tournage et de fraisage polyvalentes sur la même machine.
  • Options de tourelle flexibles (10/12/15/20 positions, type porte-outil complet) pour adapter l'outillage aux besoins process.
  • Destiné aux secteurs nécessitant de la production variée en petits lots : aéronautique, médical, machines de chantier.


Principales spécifications machine (variantes et options de tourelle)
  • TS-4000YS (Standard)
    • Stock broche droite : Standard
    • Contre-pointe (type servomoteur NC) : Aucune
    • Dimension de mandrin (pouces) : 10 + 6
    • Type de tourelle (sélectionnable) : Tourelle 12 positions (type tout-porte-outil) - standard ; options : 10, 15, 20 positions (type tout-porte-outil)
    • Diamètre de tournage maxi (mm) : Φ370 / Φ315 / Φ292 (selon configuration)
    • Longueur de tournage maxi (mm) : 750 / 735 / 750 (selon configuration)
    • Capacité barres (mm) : Φ82*
    • Vitesse broche gauche (min⁻¹) : 4200
    • Vitesse broche droite (min⁻¹) : 6000
    • Vitesse outil rotatif (min⁻¹) : 6000
    • Vitesse d'avance rapide (m/min) : X: 30 / Z: 30 / Y: 10 / A: 30
    • Moteur broche gauche (30 min/continu) (kW) : 22 / 15
    • Moteur broche droite (30 min/continu) (kW) : 11 / 7.5
    • Moteur outil rotatif (S3 25% / continu) (kW) : 7.5 / 3.7
    • Hauteur machine (mm) : 2300
    • Surface requise (mm) : 3000 × 2140 (hors bac à huile et convoyeur de copeaux)
    • Poids machine (kg) : 6200
  • TS-4000Y
    • Stock broche droite : Aucune
    • Contre-pointe (type servomoteur NC) : Standard
    • Dimension de mandrin (pouces) : 10
    • Type de tourelle (sélectionnable) : Tourelle 12 positions (type tout-porte-outil) - standard ; options : 10, 15, 20 positions (type tout-porte-outil)
    • Diamètre de tournage maxi (mm) : Φ370 / Φ315 / Φ292 (selon configuration)
    • Longueur de tournage maxi (mm) : 750 / 735 / 750 (selon configuration)
    • Capacité barres (mm) : Φ82*
    • Vitesse broche gauche (min⁻¹) : 4200
    • Vitesse broche droite (min⁻¹) : Aucune
    • Vitesse outil rotatif (min⁻¹) : 6000
    • Vitesse d'avance rapide (m/min) : X: 30 / Z: 30 / Y: 10 / A: 13
    • Moteur broche gauche (30 min/continu) (kW) : 22 / 15
    • Moteur broche droite (30 min/continu) : Aucune
    • Moteur outil rotatif (S3 25% / continu) (kW) : 7.5 / 3.7
    • Hauteur machine (mm) : 2300
    • Surface requise (mm) : 3000 × 2070 (hors bac à huile et convoyeur de copeaux)
    • Poids machine (kg) : 6000


Remarques
  • *1 La capacité barres dépend des types de mandrins et de vérins installés.
  • *2 La surface requise indiquée n'inclut pas le bac à huile ni le convoyeur de copeaux.
