Tour CNC TCC-2100
horizontal12 outils8 outils

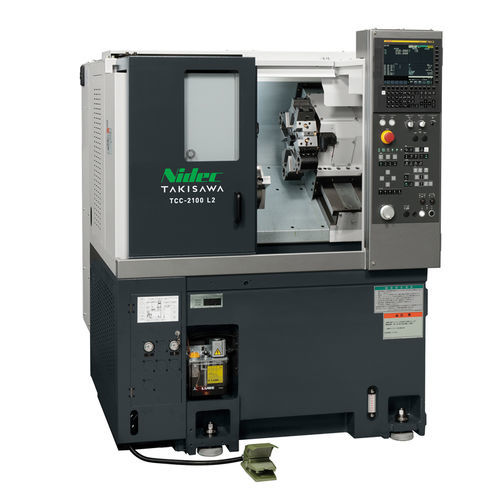

Tour CNC - TCC-2100 - TAKISAWA - horizontal / 12 outils / 8 outils
Tour CNC - TCC-2100 - TAKISAWA - horizontal / 12 outils / 8 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'outils
12 outils, 8 outils
Applications
pour production de petites pièces, pour usinage de barres, de production
Performance
de haute précision, à grande vitesse
Autres caractéristiques
compact
Options et accessoires
avec portique de chargement
Diamètre

320 mm, 350 mm
(12,6 in, 13,78 in)

Vitesse de rotation

2 500 rpm, 3 200 rpm, 4 100 rpm, 5 000 rpm, 6 000 rpm
(15 707,963 rad.min-1, 20 106,193 rad.min-1, 25 761,06 rad.min-1, 31 415,927 rad.min-1, 37 699,112 rad.min-1)

Longueur de la pièce

189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)

Passage de barre

42 mm, 51 mm
(2 in, 2 in)

Avance rapide sur X

24 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Longueur hors tout

1 320 mm, 1 420 mm
(52 in, 56 in)

Largeur hors tout

1 495 mm, 1 525 mm
(59 in, 60 in)

Poids

2 400 kg, 2 530 kg
(5 291 lb, 5 578 lb)

Description

Aperçu

Le TCC-2100 est un tour CNC compact conçu pour le travail au mandrin et au montage sur pointe. Il offre une grande vitesse d'usinage et une haute précision tout en présentant un encombrement réduit. Il est disponible en configurations L2 et L3 avec mandrin 8 pouces. Une version automatisée avec chargeur pont (TCC-2100G) est proposée en option pour les systèmes automatisés compacts.

Principales caractéristiques
  • Vitesse de déplacement rapide augmentée par rapport aux modèles précédents pour réduire le temps d'usinage.
  • Structure à banc-tank avec réservoir de liquide de coupe de grande capacité.
  • Précision d'usinage améliorée grâce à la réduction des déformations thermiques.
  • Guidages prismatiques rigides et précis sur tous les axes.
  • Tourelles à montage direct disponibles en versions 8 et 12 postes, adaptées aux coupes lourdes.
  • Contre-poupée hydraulique disponible en option.


Dimensions et variantes d'automatisation
  • TCC-2100 L2 — Largeur machine : 1320 mm ; Surface au sol : 1.93 m2.
  • TCC-2100 L3 — Largeur machine : 1420 mm ; Surface au sol : 2.12 m2.
  • TCC-2100G (chargeur pont) L2 — Largeur machine : 2113.6 mm ; Surface au sol : 4.59 m2.
  • TCC-2100G (chargeur pont) L3 — Largeur machine : 2213.6 mm ; Surface au sol : 4.90 m2.


Principales spécifications (sélection)
  • Variantes : TCC-2100L2, TCC-2100L3.
  • Taille du mandrin : 8 pouces.
  • Tourelle : montage direct, 8 postes et 12 postes disponibles.
  • Diamètre de tournage maxi : Φ350 / Φ320 mm (variable selon tourelle/configuration).
  • Longueur de tournage maxi : L2 — 189 / 191 mm ; L3 — 289 / 291 mm (selon configuration).
  • Diamètre admissible pour barre : Φ51 [Φ42] (selon type de mandrin/cylindre).
  • Vitesse broche (min⁻¹) : 3200 (options : 2500, 4100 ; en option : 5000, 6000).
  • Vitesse rapide (avance) : X 24 m/min ; Z 30 m/min.
  • Moteur broche (kW) : 11 / 7.5 (15 min / continu).
  • Hauteur machine : 1700 mm.
  • Surface requise (mm) : L2 — 1320 × 1495 ; L3 — 1420 × 1525.
  • Poids machine : L2 — 2400 kg ; L3 — 2530 kg.


Remarques
  • Des options de vitesse de broche supérieures (5000, 6000 min⁻¹) sont disponibles ; le diamètre de tournage maximal peut varier selon ces options.
  • Le diamètre admissible des barres dépend du mandrin et du type de cylindre installés.
