Tour CNC TCN-3500
horizontal12 outils10 outils

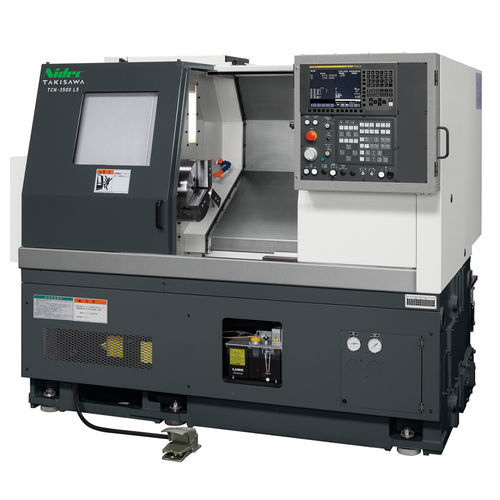

Tour CNC - TCN-3500 - TAKISAWA - horizontal / 12 outils / 10 outils
Tour CNC - TCN-3500 - TAKISAWA - horizontal / 12 outils / 10 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'outils
12 outils, 8 outils, 10 outils
Performance
haute rigidité
Autres caractéristiques
compact
Fonction combinée
fraisage
Diamètre

370 mm, 430 mm, 460 mm
(14,57 in, 16,93 in, 18,11 in)

Vitesse de rotation

2 500 rpm, 3 000 rpm
(15 707,963 rad.min-1, 18 849,556 rad.min-1)

Longueur de la pièce

465 mm, 485 mm, 510 mm, 985 mm, 1 010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)

Passage de barre

80 mm, 108 mm
(3 in, 4 in)

Avance rapide sur X

16 m/min

Avance rapide sur Z

24 m/min

Puissance nominale

11 kW, 15 kW
(15 hp, 20,4 hp)

Longueur hors tout

2 000 mm, 3 450 mm
(79 in, 136 in)

Largeur hors tout

1 768 mm, 1 833 mm
(70 in, 72 in)

Hauteur totale

1 802 mm
(71 in)

Poids

4 000 kg, 4 100 kg, 5 000 kg, 5 100 kg
(8 818 lb, 9 039 lb, 11 023 lb, 11 244 lb)

Description

Le TCN-3500 est un tour CNC à haute rigidité compatible avec mandrins 12″/10″, conçu comme une machine standard pour répondre à diverses exigences de production : tournage, fraisage et automatisation (compatible chargeur portique). La configuration optimisée permet un gabarit compact et peu encombrant ; toutes les axes utilisent des surfaces de glissement à haute durabilité (glissières rectangulaires).

Principales caractéristiques
  • Configuration standard compacte adaptée aux conditions d'atelier.
  • Surfaces de glissement à haute durabilité (glissières rectangulaires) sur toutes les axes pour précision et rigidité durables.
  • Options de tourelle : tourelle de tournage 8/10/12 positions (T8/T10/T12) ; tourelle de fraisage sélectionnable 12 positions (T12M).
  • Conception économe en énergie.


Variantes (spécifications représentatives)
  • TCN-3500 L5 (tournage) : mandrin 12″/10″, diamètre maxi Φ430–Φ460, longueur maxi 485–510 mm, passage barre Φ80 (opt. Φ108), vitesse broche 2 500 min⁻¹ (opt. 3 000), avances rapides X:16 / Z:24 m/min, moteur broche 15/11 kW, hauteur machine 1 802 mm, empreinte 2 000×1 768 mm, masse ≈4 000 kg.
  • TCN-3500 L10 (tournage) : mandrin 12″/10″, diamètre maxi Φ460, longueur maxi 985–1 010 mm, passage barre Φ80 (opt. Φ108), vitesse broche 2 500 min⁻¹ (opt. 3 000), avances rapides X:16 / Z:24 m/min, moteur broche 15/11 kW, hauteur 1 802 mm, empreinte 3 450×1 833 mm, masse ≈5 000 kg.
  • TCN-3500 CM (tournage + fraisage) L5 / L10 : mandrin 12″/10″, diamètre maxi Φ370, longueur maxi L5:465 mm / L10:965 mm, passage barre Φ80 (opt. Φ108), vitesse broche 2 500 min⁻¹ (opt. 3 000), vitesse outil rotatif jusqu'à 3 600 min⁻¹ (selon modèle), moteur broche 15/11 kW, moteur outil rotatif 3,7/11 kW (selon modèle), hauteur 1 802 mm, empreinte L5 2 000×1 768 mm / L10 3 450×1 833 mm, masse ≈4 100–5 100 kg.
  • TCN-3500 G (avec portique pour automatisation) : compatible chargeur portique ; exemple pièce Ø Φ200 mm, longueur 140 mm, masse pièce 10 kg (×2) envisagée. Exemple de configuration alimentateur (palette) : 10 palettes, charge par palette 70 kg, hauteur de pas 400 mm.


Caractéristiques techniques
  • Modèle : TCN-3500 (plusieurs configurations : L5 / L10 / CM / CM-L5・L10 / G)
  • Compatibilité mandrin : 12″, 10″
  • Diamètre maxi : Φ370–Φ460 (selon configuration)
  • Longueur maxi : ≈485–1 010 mm (selon modèle)
  • Passage barre : standard Φ80 (option Φ108)
  • Vitesse broche : 2 500 min⁻¹ (option 3 000 min⁻¹)
  • Avances rapides maxi : X:16 m/min, Z:24 m/min
  • Moteur broche (30 min/continu) : 15/11 kW (valeur représentative)
  • Moteur outil rotatif (modèles fraisage) : exemple 3,7/11 kW (variable)
  • Tourelle : tourelle tournage 8/10/12 positions, tourelle fraisage 12 positions (T12M)
  • Hauteur machine (typique) : 1 802 mm
  • Empreinte (typique) : 2 000×1 768 mm ou 3 450×1 833 mm
  • Masse machine (typique) : ≈4 000–5 100 kg
  • Exemple chargeur portique : pièce Ø Φ200 mm, longueur 140 mm, palettes jusqu'à 10, charge par palette 70 kg
  • Logiciel : TiwaP-1 (option) pour création de programmes, simulation, évaluation d'exploitation, commande broche et réglage fin de l'origine axe C
