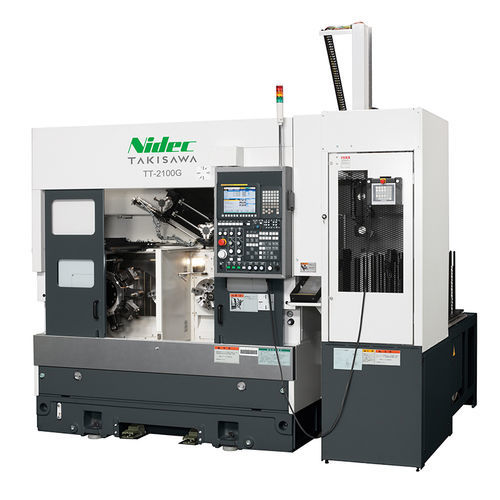

Tour CNC TT-2100G

horizontal2 axesà banc plat

Présentation

Le TT-2100G est un tour CNC à broches parallèles double broche, livré de série avec un chargeur portique haute vitesse, conçu pour l'usinage de grande série à haute précision, principalement pour le secteur automobile. Sa structure à faible hauteur de centre de gravité assure une coupe stable, un transfert rapide par le chargeur et une productivité élevée dans un encombrement réduit.

Principales caractéristiques

• Gestion des procédés facilitée via une touche dédiée et gestion simplifiée des mesures.
• Structure de banc en caisson pour minimiser les déplacements thermiques lors de productions longues.
• Guidages rectangulaires larges sur les axes X/Z garantissant une précision élevée et stable à long terme.
• Spécifications de broche haute précision pour les configurations 6" et 8" en association avec des moteurs de broche haute performance FANUC.
• Tourelle 10 positions (T10) standard ; tourelle 12 positions (T12) optionnelle ; tourelle de fraisage 10 positions (T10M) disponible pour opérations de fraisage.
• SYSTÈME D'ÉCONOMIE D'ÉNERGIE pour réduire la consommation électrique et séparateur huile-eau pour prolonger la durée de vie du liquide de refroidissement.
• Logiciel convivial pour l'opérateur afin de réduire les temps non productifs tels que les réglages et changements d'outils.

Configurations machine et fonctionnement

• Modèle tournage seul : TT-2100G (disponible en configurations 6+6 ou 8+8).
• Modèle tournage & fraisage : TT-2100CMG (variante avec outils rotatifs pour usinage combiné).
• Le chargeur portique est livré en standard ; sa configuration est sélectionnable selon le plan de production.
• Unité de transfert/renversement fournie de série pour permettre l'usinage simultané face avant et arrière ; le côté d'opération est sélectionnable via voyants pour limiter le pilotage au côté choisi.

Vue d'ensemble du chargeur / de l'alimentation

• Le chargeur portique prend en charge en standard des pièces de petit diamètre et courte longueur ; des ensembles optionnels sont disponibles pour diamètres/poids supérieurs.
• L'alimenteur de pièces supporte le chargement et l'empilage par palettes ; le nombre de palettes et la capacité de chargement dépendent de la configuration choisie.

Caractéristiques techniques

• Modèle (nom commercial) : TT-2100G
• Marque : Takisawa Machine Tool Co., Ltd.
• Taille de mors (disponible) : 6" + 6" ou 8" + 8"
• Type de tourelle (TT-2100G) : tourelle 10 positions (type porte-outil complet) standard ; tourelle 12 positions (type porte-outil complet) en option
• Diamètre de tournage max. : Φ240 mm
• Longueur de tournage max. : 135,5 mm (6+6) ; 94 mm (8+8)
• Vitesse de broche : 4500 min⁻¹ [option 6000] (6+6) ; 3200 min⁻¹ [option 4500] (8+8)
• Vitesse de déplacement rapide : X : 24 m/min / Z : 24 m/min
• Moteur broche (15 min / continu) : 7,5 / 5,5 kW [option 11 / 7,5] (6+6) ; 11 / 7,5 kW (8+8)
• Hauteur de la machine : 2700 mm
• Surface au sol requise : 2825 × 2615 mm
• Poids machine : 5200 kg (TT-2100G tournage) ; 5400 kg (TT-2100CMG tournage & fraisage)
• TT-2100CMG supplémentaire (tournage & fraisage) : vitesse outil rotatif 2500 min⁻¹ ; moteur outil rotatif (15 min / continu) 5,5 / 3,7 kW
• Pièce cible du chargeur (standard / option) : diamètre extérieur Φ80 (standard) [option Φ160] ; longueur 80 mm ; poids 0,7 kg ×2 (standard) [option 3,0 kg ×2]
• Spécifications de l'alimenteur : nombre de palettes 16 ; capacité de chargement par palette 40 kg ; hauteur d'empilage 450 mm
