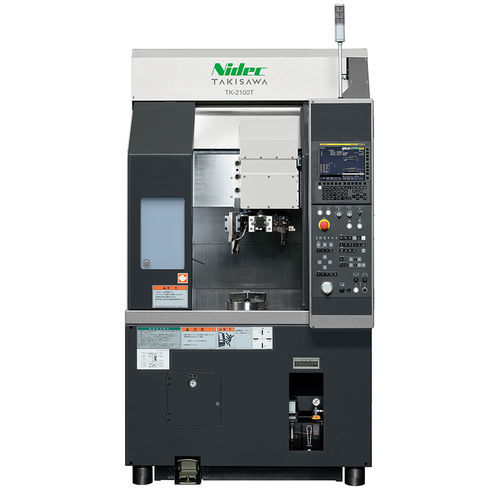

Tour CNC TK-2100

vertical8 outilsde haute précision

Version repensée du tour vertical compact offrant des configurations modulaires adaptées à différents types de pièces, procédés et dispositions d'outillage/automatisation. La structure de base modulaire permet de choisir le diamètre de retournement et le type de tourelle en fonction des besoins d'usinage. Les glissières rectangulaires à haute rigidité et grande précision améliorent la stabilité et la précision d'usinage.

Configurations

• Chariot porte-outils de type comb
• Tourelle 6 positions (montage direct)
• Tourelle 8 positions (montage direct)

Vidéos produit

• Vidéo de présentation TK-2100/2600
• Échange technique sur TK-2100/2600

Caractéristiques

• Dimension du mandrin : 8 pouces
• Type de tourelle : chariot porte-outils de type comb ; tourelle 6 positions (montage direct) ; tourelle 8 positions (montage direct)
• Diamètre de retournement maximal : 400 mm (600 mm pour la variante 600)
• Diamètre maximum d'usinage : Comb : - ; Tourelle 6 positions : φ355 mm ; Tourelle 8 positions : φ335 mm
• Longueur maximale d'usinage : Comb : 400 mm ; Tourelle 6/8 positions : 310 mm
• Vitesse de broche : 3200 min-1 (options : 2000, 2500)
• Vitesse d'avance rapide : X : 20 m/min ; Z : 20 m/min
• Moteur broche (30 min / continu) : 11 / 9 kW (options : 15/11, 18,5/15)
• Hauteur machine : 2200 mm
• Surface au sol requise : 1220 × 1980 mm (1600 × 1980 mm pour la variante 600)
• Poids machine : 3600 kg (3600 / 3700 kg selon configuration ; 3700 kg pour la variante 600)
