Tour CNC TCY-160II
12 outilspour petites pièces

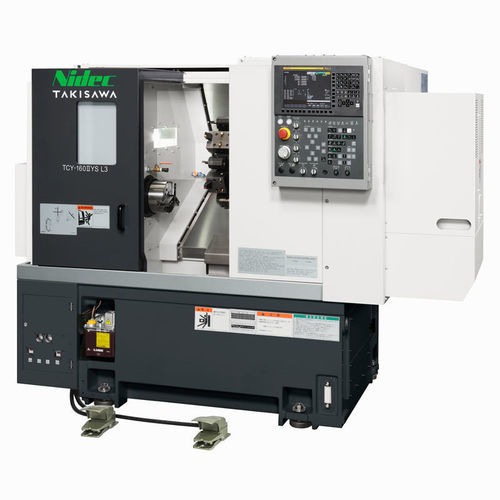

Tour CNC - TCY-160II - TAKISAWA - 12 outils / pour petites pièces
Tour CNC - TCY-160II - TAKISAWA - 12 outils / pour petites pièces
Tour CNC - TCY-160II - TAKISAWA - 12 outils / pour petites pièces - image - 2
Tour CNC - TCY-160II - TAKISAWA - 12 outils / pour petites pièces - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Nombre d'outils
12 outils
Applications
pour petites pièces
Diamètre

220 mm, 250 mm
(8,66 in, 9,84 in)

Vitesse de rotation

4 000 rpm, 6 000 rpm
(25 132,741 rad.min-1, 37 699,112 rad.min-1)

Longueur de la pièce

291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)

Avance rapide sur X

20 m/min

Avance rapide sur Z

24 m/min

Puissance nominale

1,5 kW, 2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW
(2 hp, 3 hp, 5 hp, 7,5 hp, 10,2 hp)

Longueur hors tout

2 210 mm, 2 400 mm, 2 760 mm, 2 860 mm
(87 in, 94 in, 109 in, 113 in)

Largeur hors tout

1 695 mm, 1 795 mm
(67 in, 71 in)

Hauteur totale

1 700 mm
(67 in)

Poids

3 500 kg, 4 100 kg
(7 716 lb, 9 039 lb)

Description

Présentation

  • Tour-fraiseuse combinée compact intégrant les opérations de tournage et d'outillage rotatif (fraisage) pour pièces de petite taille.
  • La commande de l'axe Y associée au fraisage permet l'intégration de multi-opérations en un seul bridage afin de réduire les manipulations et les temps de cycle.
  • Deux variantes principales : TCY-160IIYS (avec broche droite, axe C droit, mors 6+6") et TCY-160IIY (avec contre-poupée NC, mors 6").
  • Tourelle tambour 12 positions (type porte-outil complet) et configurations C-axis gauche/droite pour des opérations de contour complexes et multi-opérations.


Automatisation et logiciel

  • Compatible avec le chargeur portique Takisawa pour un fonctionnement automatique continu ; possibilité d'automatisation par alimentation en barres.
  • Logiciel de programmation interactif optionnel TiwaP-1 pour création de programmes, simulation 3D/trajectoire d'outil et exploitation simplifiée sans connaissance approfondie du G-code.
  • Conçu pour s'intégrer aux équipements périphériques afin de permettre une production automatisée ou en mode lights-out.


Spécifications type du chargeur et du convoyeur

  • Pièce cible du chargeur (type 3 kg) : diamètre extérieur Φ160 mm ; longueur L3 : 50 mm, L5 : 100 mm ; masse : 3 kg.
  • Spécifications du chargeur de pièces (type 3 kg) : nombre de palettes : 16 ; capacité par palette : 40 kg ; hauteur d'empilage : 450 mm.


Caractéristiques techniques (principales)

  • Versions produits : TCY-160IIYS, TCY-160IIY
  • Broche droite : standard sur TCY-160IIYS ; absente sur TCY-160IIY
  • Contrepoupée (type servo NC) : standard sur TCY-160IIY ; absente sur TCY-160IIYS
  • Axe Y : standard sur les deux versions
  • Axe C gauche : standard sur les deux versions ; axe C droit : standard sur TCY-160IIYS
  • Fraisage (outil rotatif) : standard sur les deux versions ; vitesse outil rotatif : 6000 min-1
  • Taille du mandrin : TCY-160IIYS = 6+6 pouces ; TCY-160IIY = 6 pouces
  • Type de tourelle : tourelle tambour 12 positions, type porte-outil complet
  • Diamètre de tournage max. : Φ220 (Φ250 en option/entre crochets)
  • Longueur de tournage max. : L3 : 291 [308] mm ; L5 : 491 [508] mm
  • Capacité barre (broche gauche) : Φ42 mm ; capacité barre (broche droite, si présente) : Φ42 mm
  • Vitesse de broche gauche : 4000 min-1 (option 6000)
  • Vitesse de broche droite (si présente) : 4000 min-1 (option 6000)
  • Vitesses de rapids : X : 20 m/min ; Z : 24 m/min ; Y : 10 m/min
  • Moteurs broche (15 min/continu) : broche gauche 7.5 / 5.5 kW ; broche droite (si équipée) 5.5 / 3.7 kW
  • Moteur outil rotatif (15 min/continu) : 3.7 / 2.2 / 1.5 kW
  • Hauteur machine : 1700 mm
  • Emprise au sol : L3 : 2400 × 1695 mm ; L5 : 2760 × 1795 mm (variantes : L3 : 2210 × 1695 / L5 : 2860 × 1795 mm selon configuration)
  • Masse machine : L3 : 3500 kg ; L5 : 4100 kg
  • Légende : • = Standard, ◦ = Option, － = Aucun ; type BMT45 indiqué lorsque applicable
  • Options : logiciel TiwaP-1, spécifications chargeur, spécification alimentation en barres, équipements périphériques
