Tour CNC TG-6000
banc incliné12 outils10 outils

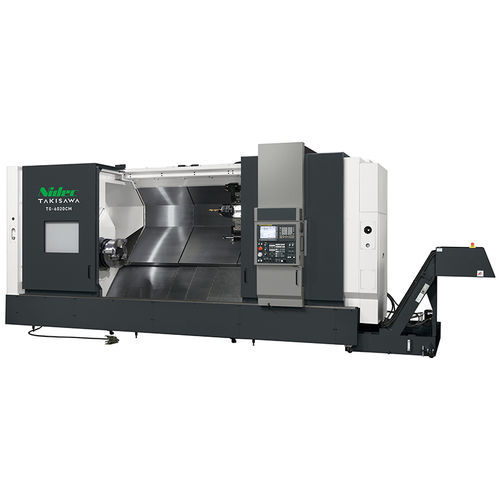

Tour CNC - TG-6000 - TAKISAWA - banc incliné / 12 outils / 10 outils
Tour CNC - TG-6000 - TAKISAWA - banc incliné / 12 outils / 10 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Structure
banc incliné
Nombre d'outils
12 outils, 8 outils, 10 outils
Tourelles
à 4 tourelles
Applications
pour grandes pièces, pour pièce de grande dimension, pour pièce de grand diamètre, pour pièces longues, de tournage lourd
Performance
de haute précision, haute performance, haute rigidité, à haute productivité
Fonction combinée
fraisage
Diamètre

730 mm, 760 mm
(28,74 in, 29,92 in)

Vitesse de rotation

500 rpm, 750 rpm, 1 000 rpm, 1 200 rpm, 2 000 rpm
(3 141,593 rad.min-1, 4 712,389 rad.min-1, 6 283,185 rad.min-1, 7 539,822 rad.min-1, 12 566,371 rad.min-1)

Longueur de la pièce

1 031 mm, 2 031 mm, 4 031 mm
(41 in, 80 in, 159 in)

Diamètre de coupe maximale

Max: 760 mm
(30 in)

Min: 730 mm
(29 in)

Avance rapide sur X

12 m/min

Avance rapide sur Z

14 m/min, 16 m/min

Puissance nominale

30 kW, 37 kW, 45 kW
(40,8 hp, 50,3 hp, 61,2 hp)

Longueur hors tout

5 848 mm, 7 067 mm, 8 388 mm, 9 562 mm
(230 in, 278 in, 330 in, 376 in)

Largeur hors tout

2 360 mm, 2 465 mm, 2 496 mm, 2 526 mm, 2 601 mm, 2 624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)

Hauteur totale

2 700 mm, 2 800 mm
(106 in, 110 in)

Poids

Max: 21 800 kg
(48 061 lb)

Min: 15 500 kg
(34 172 lb)

Description

Présentation

La série de tours grand format TG-6000 pour l'usinage tournage de haute précision et haute productivité de pièces de grand diamètre et de grande longueur. Prise en charge de l'usinage d'extrémités de tubes grand diamètre et compatibilité mandrin 15"–28". Versions tournage et tournage-&-fraisage (CM) disponibles avec plusieurs configurations de banc et tourelle.

Caractéristiques principales

  • Performances d'usinage élevées pour une production accrue
  • Capacité pour pièces de grand diamètre et longues pièces
  • Configuration big-bore pour l'usinage d'extrémités de tubes de grand diamètre
  • Compatibilité mandrin 15"–28"
  • Quatre types de banc/porte-broche (A, B, C, D) pour s'adapter aux besoins
  • Glissières de profil large sur tous les axes
  • Structure en banc incliné pour rigidité
  • Moteur broche 37/30 kW (OP. 45/37)
  • Quatre options de tourelle haute rigidité
  • Poulie d'appui puissante


Principales spécifications machine (variantes représentatives)

  • TG-6010
    • Ø maximum d'usinage: Φ760 / Φ730
    • Longueur d'usinage max: 1031 mm
    • Vitesse broche: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diamètre traversant broche: 131(A), 185(B), 275(C), 375(D) mm
    • Vitesse d'avance: X : 12 / Z : 16 m/min
    • Moteur broche (30 min / continu): 37/30 [OP. 45/37] kW
    • Hauteur machine: 2700 mm
    • Surface au sol requise: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Masse machine: 15500 kg
  • TG-6020
    • Ø maximum d'usinage: Φ760 / Φ730
    • Longueur d'usinage max: 2031 mm
    • Vitesse broche: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diamètre traversant broche: 131(A), 185(B), 275(C), 375(D) mm
    • Vitesse d'avance: X : 12 / Z : 16 m/min
    • Moteur broche (30 min / continu): 37/30 [OP. 45/37] kW
    • Hauteur machine: 2700 mm
    • Surface au sol requise: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Masse machine: 18000 kg
  • TG-6030
    • Ø maximum d'usinage: Φ760 / Φ730
    • Longueur d'usinage max: 4031 mm
    • Vitesse broche: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diamètre traversant broche: 131(A), 185(B), 275(C), 375(D) mm
    • Vitesse d'avance: X : 12 / Z : 14 m/min
    • Moteur broche (30 min / continu): 37/30 [OP. 45/37] kW
    • Hauteur machine: 2700 mm
    • Surface au sol requise: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Masse machine: 20500 kg
  • TG-6010CM (tournage & fraisage)
    • Ø maximum d'usinage: Φ750
    • Longueur d'usinage max: 1031 mm
    • Vitesse broche: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diamètre traversant broche: 131(A), 185(B), 275(C), 375(D) mm
    • Vitesse outil rotatif: 3000 min^-1
    • Moteur outil rotatif (S3 25% / continu): 11/5.5 kW
    • Vitesse d'avance: X : 12 / Z : 16 m/min
    • Moteur broche (30 min / continu): 37/30 [OP. 45/37] kW
    • Hauteur machine: 2700 mm
    • Surface au sol requise: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Masse machine: 15800 kg
  • TG-6020CM (tournage & fraisage)
    • Ø maximum d'usinage: Φ750
    • Longueur d'usinage max: 2031 mm
    • Vitesse broche: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diamètre traversant broche: 131(A), 185(B), 275(C), 375(D) mm
    • Vitesse outil rotatif: 3000 min^-1
    • Moteur outil rotatif (S3 25% / continu): 11/5.5 kW
    • Vitesse d'avance: X : 12 / Z : 16 m/min
    • Moteur broche (30 min / continu): 37/30 [OP. 45/37] kW
    • Hauteur machine: 2700 mm
    • Surface au sol requise: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Masse machine: 18300 kg
  • TG-6030CM (tournage & fraisage)
    • Ø maximum d'usinage: Φ750
    • Longueur d'usinage max: 3031 mm
    • Vitesse broche: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diamètre traversant broche: 131(A), 185(B), 275(C), 375(D) mm
    • Vitesse outil rotatif: 3000 min^-1
    • Moteur outil rotatif (S3 25% / continu): 11/5.5 kW
    • Vitesse d'avance: X : 12 / Z : 14 m/min
    • Moteur broche (30 min / continu): 37/30 [OP. 45/37] kW
    • Hauteur machine: 2700 mm
    • Surface au sol requise: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Masse machine: 20800 kg
  • TG-6040CM (tournage & fraisage)
    • Ø maximum d'usinage: Φ750
    • Longueur d'usinage max: 4031 mm
    • Vitesse broche: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diamètre traversant broche: 131(A), 185(B), 275(C), 375(D) mm
    • Vitesse outil rotatif: 3000 min^-1
    • Moteur outil rotatif (S3 25% / continu): 11/5.5 kW
    • Vitesse d'avance: X : 12 / Z : 14 m/min
    • Moteur broche (30 min / continu): 37/30 [OP. 45/37] kW
    • Hauteur machine: 2800 mm
    • Surface au sol requise: 9562 × 2624 mm
    • Masse machine: 21800 kg


Remarques

  • A, B, C, D indiquent les types de porte-broche.
  • Les dimensions affichées incluent le convoyeur de plateau si indiqué.
