Tour CNC TCY-200Ⅱ
12 outilspour petites piècescompact

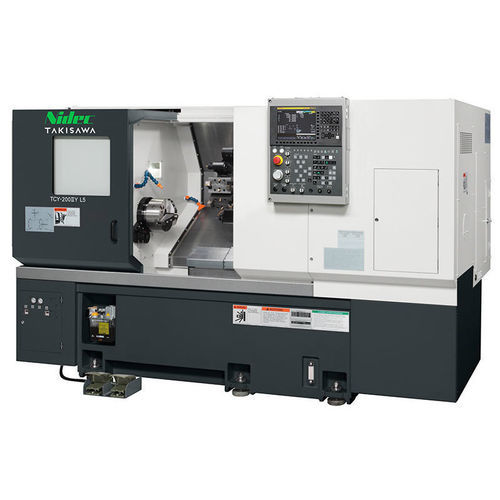

Tour CNC - TCY-200Ⅱ - TAKISAWA - 12 outils / pour petites pièces / compact
Tour CNC - TCY-200Ⅱ - TAKISAWA - 12 outils / pour petites pièces / compact
Tour CNC - TCY-200Ⅱ - TAKISAWA - 12 outils / pour petites pièces / compact - image - 2
Tour CNC - TCY-200Ⅱ - TAKISAWA - 12 outils / pour petites pièces / compact - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Nombre d'outils
12 outils
Applications
pour petites pièces
Autres caractéristiques
compact, avec axe Y
Fonction combinée
fraisage
Diamètre

220 mm, 250 mm
(8,66 in, 9,84 in)

Vitesse de rotation

4 000 rpm, 6 000 rpm
(25 132,741 rad.min-1, 37 699,112 rad.min-1)

Longueur de la pièce

254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)

Passage de barre

51 mm
(2 in)

Avance rapide sur X

20 m/min

Avance rapide sur Z

24 m/min

Puissance nominale

2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW, 11 kW
(3 hp, 5 hp, 7,5 hp, 10,2 hp, 15 hp)

Longueur hors tout

2 310 mm, 2 500 mm, 2 860 mm
(91 in, 98 in, 113 in)

Largeur hors tout

1 695 mm, 1 795 mm
(67 in, 71 in)

Hauteur totale

1 700 mm
(67 in)

Poids

3 500 kg, 4 100 kg
(7 716 lb, 9 039 lb)

Description

Présentation

  • Tour-fraiseuse combinée compacte intégrant le tournage, l'usinage à outils rotatifs et le fraisage avec contrôle de l'axe Y pour les petites pièces.


Points clés
  • Conception compacte pour l'intégration des processus de tournage et d'usinage à outils rotatifs sur de petites pièces.
  • Fraisage et contrôle de l'axe Y pour l'intégration de processus et l'usinage de formes complexes.
  • Tourelle tambour 12 positions, type porte-outil universel, pour une grande flexibilité d'outillage.
  • Axes et broches (gauche et, le cas échéant, droite), broche d'outil rotatif et vitesses de déplacement rapides pour optimiser les temps de cycle.


Options et automatisation
  • Kits d'alimentation et d'automatisation disponibles pour fonctionnement continu sans opérateur (en option).
  • Logiciel de programmation interactif optionnel (TiwaP-1) pour création de programmes, simulation 3D et vérification des trajectoires d'outil sans maîtrise approfondie du G-code.
  • Entraîneurs de barres et dispositifs de manutention optionnels pour alimentation automatique des barres et intégration avec les systèmes d'alimentation.


Applications
  • Processus intégrés tournage + fraisage pour petites pièces complexes en production grande série ou en moyenne série (composants automobiles, connecteurs, pièces mécaniques de précision).


Caractéristiques techniques
  • Modèles commerciaux : TCY-200Ⅱ (variantes : TCY-200ⅡYS / TCY-200ⅡY)
  • Type de machine : Tour combiné compact avec fraisage et axe Y
  • Tourelle : Tourelle tambour 12 positions, type porte-outil universel
  • Diamètre de tournage max. : Ø220 mm (Ø250 mm pour type BMT45)
  • Longueur de tournage max. : L3 : 254 mm [271 mm] ; L5 : 454 mm [471 mm]
  • Taille de mandrin (pouces) : TCY-200ⅡYS : 8+6 ; TCY-200ⅡY : 8
  • Capacité barre (broche gauche) : Ø51 mm (selon type de mandrin/cylindre)
  • Capacité barre (broche droite) : TCY-200ⅡYS : Ø42 mm ; TCY-200ⅡY : -
  • Vitesse broche gauche (min⁻¹) : 4000 [option 6000]
  • Vitesse broche droite (min⁻¹) : 4000 [option 6000] (si équipée)
  • Vitesse outil rotatif (min⁻¹) : 6000
  • Vitesse de déplacement rapide : X 20 m/min ; Z 24 m/min ; Y 10 m/min
  • Moteur broche gauche (15 min / continu) : 11 / 7.5 kW
  • Moteur broche droite (15 min / continu) : 5.5 / 3.7 kW (le cas échéant)
  • Moteur outil rotatif (5 min / 15 min / continu) : 3.7 / 2.2 / 1.5 kW
  • Hauteur machine : 1700 mm
  • Empreinte au sol requise : L3 : 2500 × 1695 mm ; L5 : 2860 × 1795 mm (autre note : L3 : 2310 × 1695 mm *)
  • Poids machine : L3 : 3500 kg ; L5 : 4100 kg
  • Pièce cible pour chargeur (type 3 kg) : Ø ext. 160 mm ; Longueur L3 : 50 mm / L5 : 100 mm ; Poids 3 kg
  • Spécifications du chargeur (type 3 kg) : Nombre de palettes 16 ; Capacité par palette 40 kg ; Hauteur empilage 450 mm
  • Remarques : • = Standard ◦ = Option - = Aucun ; les crochets [ ] indiquent le type BMT45 lorsque spécifié
