Tour CNC TT-350G
horizontal2 axesà deux broches

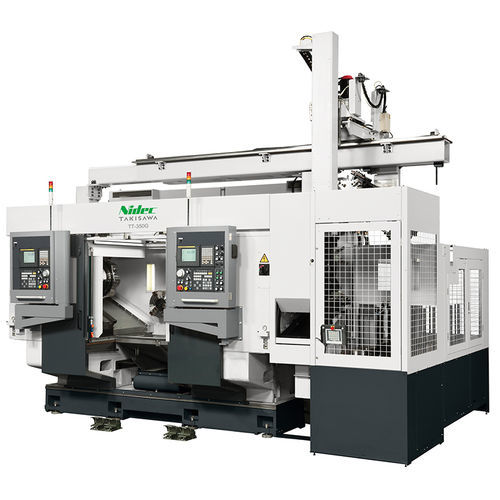

Tour CNC - TT-350G - TAKISAWA - horizontal / 2 axes / à deux broches
Tour CNC - TT-350G - TAKISAWA - horizontal / 2 axes / à deux broches
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Nombre de broches
à deux broches
Nombre d'outils
8 outils
Applications
pour usage intensif, pour applications automobiles, pour pièce de grande dimension, pour production de masse
Performance
de haute précision, haute rigidité, à haute productivité
Fonction combinée
fraisage
Options et accessoires
avec portique de chargement
Diamètre

460 mm
(18,11 in)

Vitesse de rotation

2 000 rpm, 3 000 rpm, 4 000 rpm
(12 566,371 rad.min-1, 18 849,556 rad.min-1, 25 132,741 rad.min-1)

Longueur de la pièce

281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)

Diamètre de coupe maximale

460 mm
(18 in)

Avance rapide sur X

24 m/min

Avance rapide sur Z

24 m/min

Puissance nominale

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Longueur hors tout

4 395 mm
(173 in)

Largeur hors tout

3 753 mm
(148 in)

Hauteur totale

4 493 mm
(177 in)

Poids

13 500 kg, 13 700 kg
(29 762 lb, 30 203 lb)

Description

Le TT-350G est un tour CNC à double broche parallèle conçu pour l'usinage de pièces moyennes et grandes, principalement pour les secteurs automobile et des machines de construction. Il est optimisé pour les opérations de coupe lourde, la coupe intermittente et la production de masse de pièces sur mandrin 12" (10") grâce à une structure de banc sans surplomb assurant grande rigidité, précision et productivité.

Principales caractéristiques
  • Rigidité globale élevée, adaptée aux coupes lourdes et aux opérations intermittentes
  • Accessibilité optimale pour l'intégration de chargeurs et la manutention des pièces
  • Option chargeur disponible pour pièces lourdes
  • Glissières X/Z et tourelle conçues avec des structures très rigides et fiables, comparables aux tours universels 2 axes
  • Glissières rectangulaires larges sur les axes X et Z pour une précision stable à long terme
  • Logiciel de commande ergonomique réduisant les temps hors production (préparations, réglages)
  • Fonctions d'économie d'énergie disponibles


Configuration machine / Tourelle et système d'alimentation
  • Taille du mandrin (tournage) : 12+12 pouces
  • Type de tourelle : tourelle 8 positions (montage direct)
  • Variantes optionnelles : tourelle 10 ou 12 positions (montage direct) ou type 12 positions avec outils entraînés
  • Chargeur type portique disponible pour grandes pièces : Ø extérieur cible Φ280 mm, longueur 160 mm, capacité 15 kg (×2)
  • Alimentation des pièces : nombre de plateaux 14 ; capacité par plateau 70 kg ; hauteur d'empilement 400 mm


Caractéristiques techniques
  • Modèle : TT-350G
  • Taille du mandrin (tournage) : 12+12 pouces
  • Diamètre max. de tournage : Ø460 mm
  • Longueur max. de tournage : 325 mm
  • Vitesse de broche : 3000 min⁻¹ (options 2000, 4000)
  • Vitesse d'avance rapide (X / Z) : 24 / 24 m/min
  • Moteur broche (30 min / continu) : 18,5 / 15 kW (options 22 / 18,5)
  • Hauteur machine : 4493 mm
  • Surface au sol requise : 4395 × 3753 mm
  • Poids machine : 13 500 kg
  • Pièce cible du chargeur — Diamètre extérieur : Ø280 mm
  • Pièce cible du chargeur — Longueur : 160 mm
  • Pièce cible du chargeur — Poids : 15 kg (×2)
  • Alimentation des pièces — Nombre de plateaux : 14
  • Alimentation des pièces — Capacité par plateau : 70 kg
  • Alimentation des pièces — Hauteur d'empilement : 400 mm
