Tour CNC TT-500GD
horizontal2 axesà deux broches

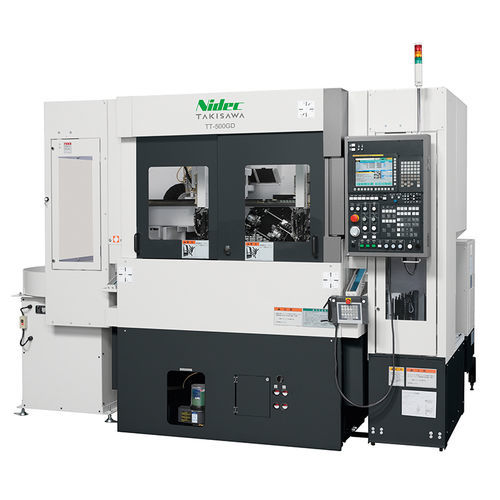

Tour CNC - TT-500GD - TAKISAWA - horizontal / 2 axes / à deux broches
Tour CNC - TT-500GD - TAKISAWA - horizontal / 2 axes / à deux broches
Tour CNC - TT-500GD - TAKISAWA - horizontal / 2 axes / à deux broches - image - 2
Tour CNC - TT-500GD - TAKISAWA - horizontal / 2 axes / à deux broches - image - 3
Tour CNC - TT-500GD - TAKISAWA - horizontal / 2 axes / à deux broches - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Nombre de broches
à deux broches
Applications
pour production de petites pièces, pour production de masse
Performance
de haute précision, haute rigidité, puissant, à haute productivité
Autres caractéristiques
compact
Options et accessoires
à chargement/déchargement automatisé, avec portique de chargement
Diamètre

50 mm
(1,97 in)

Vitesse de rotation

5 000 rpm
(31 415,927 rad.min-1)

Longueur de la pièce

Max: 50 mm
(2 in)

Min: 0 mm
(0 in)

Diamètre de coupe maximale

Max: 50 mm
(2 in)

Min: 0 mm
(0 in)

Avance rapide sur X

20 m/min

Avance rapide sur Z

24 m/min

Puissance nominale

3,7 kW, 7,5 kW
(5 hp, 10,2 hp)

Longueur hors tout

2 560 mm
(101 in)

Largeur hors tout

2 512 mm
(99 in)

Hauteur totale

2 145 mm
(84 in)

Poids

4 300 kg
(9 480 lb)

Description

Le TT-500GD est un tour CNC compact à deux broches de la série TT de Takisawa, conçu pour une haute précision, l'automatisation et une productivité élevée sur une surface réduite.

Aperçu
  • Prend en charge un mandrin 5" (5+5) avec un double portique (twin gantry) fourni de série pour un chargement accéléré et des temps de cycle d'usinage courts (temps de chargement env. 2,5 secondes).
  • Équipé d'une glissière porte-outils de type peigne (type plat) à haute précision qui réduit les temps hors coupe par rapport aux tourelles et permet de monter jusqu'à cinq outils pour l'usinage de petites pièces.
  • Motorisation de broche intégrée haute puissance (7,5 kW / 3,7 kW) permettant une accélération rapide jusqu'à 5000 min-1 en environ 0,8 s (option : 8000 min-1).


Caractéristiques principales
  • Double portique (twin gantry) optimisé pour les pièces nécessitant des temps de cycle courts, fourni de série.
  • Motorisation intégrée 7,5 kW offrant une accélération/décélération rapide de la broche (0,8 s jusqu'à 5000 min-1).
  • Glissière porte-outils de type peigne (type plat) permettant un centrage précis et la fixation de cinq outils pour des pièces Ø50 mm.
  • Bed intégré et structure à fente d'amortissement des vibrations pour une grande rigidité et précision.
  • Convoyeur à copeaux de 560 mm de largeur pour une évacuation efficace et portes de maintenance larges pour un entretien aisé.
  • Unité de retournement de transfert fournie de série permettant l'usinage simultané face avant et arrière (gain de place par rapport à deux tours mono-broche avec un dispositif d'inversion).
  • Gestion simple des processus et de la mesure via boutons dédiés ; apprentissage intuitif du chargeur avec diagrammes (ex. écrans RAKU-RAKU Loader).


Principales caractéristiques techniques
  • Modèle : TT-500GD
  • Brand: Takisawa Machine Tool Co., Ltd.
  • Taille du mandrin (pouces) : 5+5
  • Type de porte-outils : Glissière porte-outils type peigne (type plat)
  • Nombre d'outils montables / largeur de la glissière : 5 outils, 330 mm
  • Diamètre de tournage maximal : Ø50 mm
  • Longueur de tournage maximale : 50 mm
  • Vitesse de broche : 5000 min-1 (Option 8000)
  • Vitesse d'avance rapide : X : 20 m/min / Z : 24 m/min
  • Moteur broche (15 min / continu) : 7,5 / 3,7 kW
  • Hauteur de la machine : 2145 mm
  • Surface au sol requise : 2560 × 2512 mm
  • Masse de la machine : 4300 kg
  • Largeur du convoyeur à copeaux : 560 mm


Pièce cible du chargeur
  • Diamètre extérieur cible : Ø50 mm
  • Longueur : 50 mm
  • Poids : 0,5 kg × 2 (configuration indiquée)


Spécifications de l'alimenteur de pièces
  • Nombre de palettes : 12
  • Capacité de chargement (par palette) : 4 kg
  • Hauteur d'empilage : 250 mm


Remarques
  • Conception optimisée pour des temps de cycle courts, adaptée à la production en grande série de petites pièces.
