Tour CNC TT-2600Ⅱ series
horizontal2 axesà deux broches

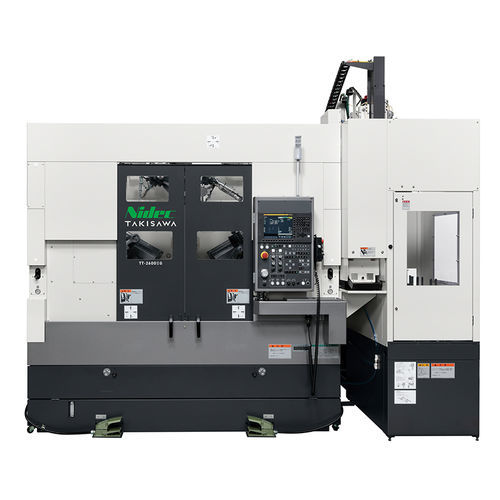

Tour CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 axes / à deux broches
Tour CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 axes / à deux broches
Tour CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 axes / à deux broches - image - 2
Tour CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 axes / à deux broches - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Nombre de broches
à deux broches
Nombre d'outils
12 outils
Applications
pour applications automobiles, pour production de masse
Performance
de haute précision, haute rigidité, à haute productivité
Fonction combinée
fraisage
Options et accessoires
à chargement/déchargement automatisé
Diamètre

290 mm, 340 mm
(11,42 in, 13,39 in)

Vitesse de rotation

2 500 rpm, 3 000 rpm, 4 000 rpm
(15 707,963 rad.min-1, 18 849,556 rad.min-1, 25 132,741 rad.min-1)

Diamètre de la pièce

Max: 240 mm
(9 in)

Min: 160 mm
(6 in)

Diamètre de coupe maximale

Max: 340 mm
(13 in)

Min: 290 mm
(11 in)

Longueur de coupe maximale

Max: 214 mm
(8 in)

Min: 166 mm
(7 in)

Avance rapide sur X

24 m/min

Avance rapide sur Z

24 m/min

Puissance nominale

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Longueur hors tout

3 227 mm, 3 412 mm, 3 725 mm
(127 in, 134 in, 147 in)

Largeur hors tout

2 938 mm
(116 in)

Hauteur totale

3 751 mm, 3 840 mm, 4 130 mm
(148 in, 151 in, 163 in)

Poids

6 300 kg, 6 400 kg, 6 500 kg
(13 889 lb, 14 110 lb, 14 330 lb)

Description

Présentation

  • Les TT-2600ⅡG / TT-2600ⅡWG sont des tours CNC bi-broche destinés à la production en série de composants automobiles de haute précision, disponibles en configuration de tournage et en option tournage+fraisage avec variantes d'alimentation.
  • Spécifications de mandrin disponibles : 8", 10" et 12" ; banc boîte rigide et glissières carrées larges sur les axes X/Z pour la stabilité thermique et la précision durable.


Principales caractéristiques

  • Structure de banc en type boîte/réservoir pour minimiser les déplacements thermiques en fonctionnement continu.
  • Glissières rectangulaires larges (type carré) sur les axes X et Z pour un usinage précis et stable sur le long terme.
  • Broche tête compatible avec mandrins 8", 10" et 12" ; moteurs de broche haute performance FANUC.
  • Tourelle standard 12 positions (T12) avec option tourelle de fraisage 12 positions (T12M) pour les versions fraisage.
  • Unité de transfert rotative standard permettant l'usinage simultané avant/arrière pour une exploitation bi-broche compacte.
  • Système d'économie d'énergie et séparateur huile-eau pour réduire la consommation électrique et prolonger la durée de vie du liquide de refroidissement.
  • Commandes conviviales et touches dédiées pour la gestion des processus et des mesures, réduisant les temps hors production.


Principales spécifications machine (Tournage)

  • Dimensions mandrin (inch) : 8+8 / 10+10 / 12+12
  • Type de tourelle : Tourelle 12 positions (type porte-outil complet)
  • Diamètre de tournage max (mm) : Ø290 (spécifs 8/10") / Ø340 (spécif. 12")
  • Longueur de tournage max (mm) : 214 (8+8) / 204 (10+10) / 184 [OP. 166] (12+12)
  • Vitesse broche (min-1) : 4000 (8+8) / 3200 [OP. 2500] (10+10) / 2500 (12+12)
  • Vitesse d'avance rapide (m/min) : X : 24 / Z : 24
  • Moteur broche (kW) : exemples 11/7.5 [OP. 15/11] (8+8); 15/11 [OP. 18.5/15] (10+10); 15/11 (12+12)
  • Hauteur machine (mm) : 3751 (8+8) / 3840 (10+10) / 4130 (12+12)
  • Emprise (mm) : 3227×2938 (8+8) / 3412×2938 (10+10) / 3725×2938 (12+12)
  • Poids machine (kg) : 6300 (8+8) / 6400 (10+10) / 6500 (12+12)


Spécifications tournage & fraisage (en configuration fraisage)

  • Dimensions mandrin (inch) : 8+8 / 10+10 / 12+12
  • Type de tourelle : Tourelle 12 positions (type porte-outil complet) avec option tourelle de fraisage (T12M)
  • Diamètre de tournage max (mm) : Ø290 (8/10") / Ø340 (12")
  • Longueur de tournage max (mm) : 214 / 204 / 184 [OP. 166]
  • Vitesse broche (min-1) : 4000 / 3200 [OP.2500] / 2500
  • Vitesse outil rotatif (min-1) (versions fraisage) : 4000 (lors applicable)
  • Moteur outil rotatif (kW) (S3 25%/15 min/continu) : 5.5 / 5.5 / 3.7 (valeurs exemples pour configurations de tourelle de fraisage)
  • Vitesse d'avance rapide (m/min) : X : 24 / Z : 24


Pièces cibles du chargeur

  • Mandrin 8+8 : diamètre extérieur Ø160 mm, longueur 100 mm, poids 4 kg (×2)
  • Mandrin 10+10 : diamètre extérieur Ø200 mm, longueur 120 mm, poids 8 kg (×2)
  • Mandrin 12+12 : diamètre extérieur Ø240 mm, longueur 110 mm [option : 100], poids 8 kg (×2)


Spécifications de l'alimentation pièces

  • Nombre de plateaux : 16 (8+8) / 14 (10+10) / 14 (12+12)
  • Capacité de charge par plateau (kg) : 40 (8+8) / 70 (10+10) / 70 (12+12)
  • Hauteur empilage pièces (mm) : 450 (8+8) / 400 (10+10) / 400 (12+12)


Caractéristiques / Spécifications techniques

  • Brand: Takisawa Machine Tool Co., Ltd.
  • Variantes de modèle : TT-2600ⅡG et TT-2600ⅡWG (tournage) ; TT-2600ⅡCMG / TT-2600ⅡWCMG (tournage+fraisage)
  • Type de produit : Tour CNC bi-broche pour composants automobiles en production de masse à haute précision
  • Banc : Banc rigide de type boîte/réservoir résistant aux déplacements thermiques
  • Glissières : Glissières larges carrées sur les axes X/Z pour précision durable
  • Tourelle standard : 12 positions (T12) ; option tourelle de fraisage 12 positions (T12M)
  • Tailles de mandrin applicables : 8", 10", 12"
