Tour CNC TCN-2100V.EDITION
rigide12 outils8 outils

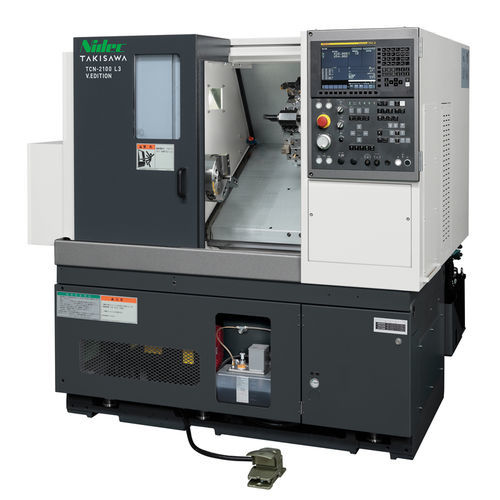

Tour CNC - TCN-2100V.EDITION - TAKISAWA - rigide / 12 outils / 8 outils
Tour CNC - TCN-2100V.EDITION - TAKISAWA - rigide / 12 outils / 8 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Structure
rigide
Nombre d'outils
12 outils, 8 outils
Applications
pour usinage de barres, pour pièces longues
Performance
de haute précision, haute rigidité
Diamètre

340 mm, 410 mm
(13,39 in, 16,14 in)

Vitesse de rotation

3 200 rpm
(20 106,193 rad.min-1)

Longueur de la pièce

300 mm, 600 mm
(12 in, 24 in)

Diamètre de coupe maximale

Max: 410 mm
(16 in)

Min: 340 mm
(13 in)

Passage de barre

51 mm
(2 in)

Avance rapide sur X

24 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Longueur hors tout

1 750 mm, 2 095 mm
(69 in, 82 in)

Largeur hors tout

1 532 mm
(60 in)

Hauteur totale

1 700 mm
(67 in)

Poids

2 700 kg, 3 200 kg
(5 952 lb, 7 055 lb)

Description

Le TCN-2100 V.EDITION est un tour CNC V.EDITION qui conserve des performances d'usinage élevées tout en fournissant les fonctions essentielles pour un meilleur rapport coût/performance.

Points clés
  • Toutes les glissières utilisent des surfaces de glissement rectangulaires à haute rigidité et grande précision.
  • Le couple nominal continu a été amélioré par rapport aux machines précédentes en optimisant le moteur de broche et le rapport de réduction.
  • Deux configurations de tourelle disponibles : 8 positions (standard) et 12 positions (option), de type montage direct.
  • Compatible avec une poupée mobile hydraulique très rigide (en option) pour améliorer la stabilité lors d'usinages longs.


Caractéristiques principales de la machine
  • Modèles : TCN-2100 L3 V.EDITION ; TCN-2100 L6 V.EDITION
  • Taille du mandrin (pouces) : L3 = 8 ; L6 = 8
  • Type de tourelle : tourelle 8 positions (montage direct) ou tourelle 12 positions (montage direct) — disponibles pour L3 et L6
  • Diamètre max. d'usinage (mm) : L3 = φ410 (avec une configuration de tourelle) / φ340 (tourelle alternative) ; L6 = φ410*2 / φ340*2
  • Longueur max. d'usinage (mm) : L3 = 300 ; L6 = 600
  • Capacité barre (mm) : L3 = φ51 ; L6 = φ51
  • Vitesse de broche (min⁻¹) : L3 = 3200 ; L6 = 3200
  • Vitesse rapide (m/min) : X = 24 / Z = 30 (L3 et L6)
  • Moteur de broche (15 min / continu) (kW) : L3 = 11 / 7,5 ; L6 = 11 / 7,5
  • Hauteur machine (mm) : L3 = 1700 ; L6 = 1700
  • Surface au sol requise (mm) : L3 = 1750 × 1532 ; L6 = 2095 × 1532
  • Masse machine (kg) : L3 = 2700 ; L6 = 3200


Remarques
  • La capacité barre dépend des combinaisons de mandrins et de cylindres.
  • Pour la version L6, le diamètre maximum d'usinage peut être limité selon la taille de la pièce ; se référer à « The Limit of the Turning Range » dans le catalogue.

Autres produits TAKISAWA

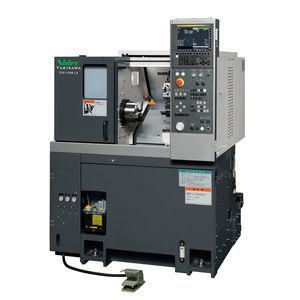

CNC Lathe
