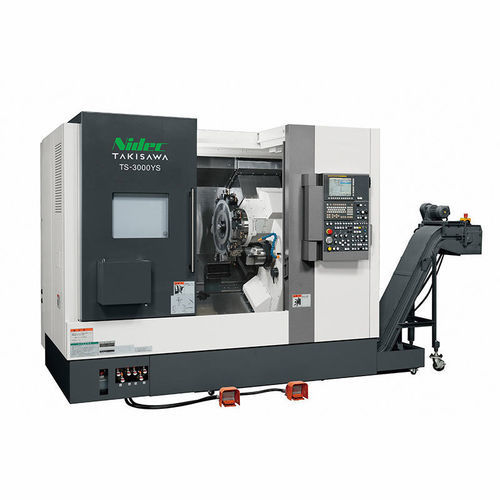

Tour CNC TS-3000

horizontalà deux broches12 outils

Présentation

Le TAKISAWA TS-3000 est un tour CNC d'usinage combiné conçu pour des pièces en série variable et de types variés. Il s'adresse aux secteurs aéronautique, médical et machines de construction où l'intégration des opérations et la capacité multi-opérations sont nécessaires. La variante TS-3000YS dispose de broches jumelées opposées (gauche et droite) permettant l'usinage des faces avant et arrière sur une seule machine.

Principales caractéristiques

• Capacité d'usinage combiné pour exécuter plusieurs étapes d'usinage sur une seule machine.
• Variantes avec double broche opposée ou broche unique avec poupée mobile (type NC servo).
• Options de tourelle flexibles (12 positions tout porte-outil standard ; en option : 10, 15, 20 positions).
• Conçu pour la production à séries et types variables dans des secteurs exigeants.

Spécifications techniques TS-3000YS (standard / options)

• Broche droite : Présente
• Poupée mobile (type NC servo) : Aucune
• Taille de plateau (inch) : 8 + 6
• Type de tourelle : tourelle 12 positions (tout porte-outil) — standard ; options : 10, 15, 20 positions
• Diamètre de tournage max (mm) : φ370 / φ315 / φ292 (selon configuration)
• Longueur de tournage max (mm) : 550 / 535 / 545 (selon configuration)
• Diamètre barre (mm) : φ67
• Vitesse broche gauche (min⁻¹) : 5000
• Vitesse broche droite (min⁻¹) : 6000
• Vitesse outil rotatif (min⁻¹) : 6000
• Vitesse de déplacement rapide (m/min) : X : 30 / Z : 30 / Y : 10 / A : 30
• Moteur broche gauche (30 min / continu) (kW) : 15 / 11
• Moteur broche droite (30 min / continu) (kW) : 11 / 7.5
• Moteur outil rotatif (S3 25% / continu) (kW) : 7.5 / 3.7
• Hauteur machine (mm) : 2300
• Surface au sol requise (mm) : 2800 × 2140 (sans bac à huile ni convoyeur de copeaux)
• Poids machine (kg) : 6200

Spécifications techniques TS-3000Y (standard / options)

• Broche droite : Aucune
• Poupée mobile (type NC servo) : Présente
• Taille de plateau (inch) : 8
• Type de tourelle : tourelle 12 positions (tout porte-outil) — standard ; options : 10, 15, 20 positions
• Diamètre de tournage max (mm) : φ370 / φ315 / φ292 (selon configuration)
• Longueur de tournage max (mm) : 550 / 535 / 545 (selon configuration)
• Diamètre barre (mm) : φ67
• Vitesse broche gauche (min⁻¹) : 5000
• Vitesse broche droite : —
• Vitesse outil rotatif (min⁻¹) : 6000
• Vitesse de déplacement rapide (m/min) : X : 30 / Z : 30 / Y : 10 / A : 13
• Moteur broche gauche (30 min / continu) (kW) : 15 / 11
• Moteur broche droite : —
• Moteur outil rotatif (S3 25% / continu) (kW) : 7.5 / 3.7
• Hauteur machine (mm) : 2300
• Surface au sol requise (mm) : 2800 × 2070 (sans bac à huile ni convoyeur de copeaux)
• Poids machine (kg) : 6000

Résumé

• Marque : TAKISAWA
• Série : TS series
• Modèle (affiché) : TS-3000 (inclut variantes TS-3000YS / TS-3000Y)
• Secteurs recommandés : aéronautique, médical, machines de construction
