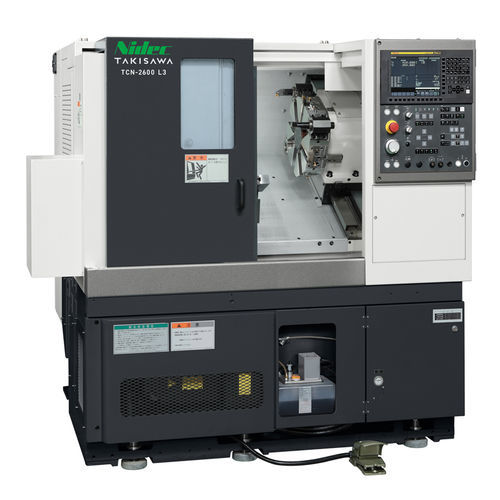

Tour CNC TCN-2600

12 outils10 outils8 outils

Le TCN-2600 est un tour CNC 10 pouces de Takisawa conçu pour une grande capacité d'enlèvement de matière et une production polyvalente. Disponible en versions L-series (tournage) et CM-series (tournage + fraisage), avec options d'automatisation via la variante TCN-2600G.

Caractéristiques principales

• Toutes les glissières utilisent des patins rectangulaires à haute rigidité pour la durabilité et la précision de positionnement.
• Moteur broche à large plage et rapport de réduction révisé pour un couple continu amélioré de bas à haut régime.
• Deux types de tourelles : L-series 8 positions (montage direct) ; CM-series tourelle 12 positions à outils rotatifs pour les versions fraisage.
• Contre-pointe hydraulique haute rigidité disponible en option pour les opérations de tournage appuyées.

Automatisation (TCN-2600G)

• Conçu pour l'intégration d'un chargeur gantry haute vitesse afin de créer des cellules de tournage automatisées compactes.
• Dimensions cibles de la pièce pour le chargeur : diamètre extérieur Φ200 mm, longueur 140 mm, poids 5 kg (×2).
• Alimentation de pièces : 14 palettes, capacité par palette 70 kg, hauteur d'empilage 400 mm.

Logiciel
TiwaP-1 (option) : système de programmation interactif supportant la création de programmes, la simulation 3D et l'exécution pour réduire la charge opérateur. Saisie interactive sans nécessité de maîtriser les codes G, animation 3D et simulation de trajectoire d'outil pour vérification des programmes, et reconnaissance automatique de l'ordre broche/processus pour exécution optimisée.

Caractéristiques techniques

• Variantes : TCN-2600 L3, TCN-2600 L6, TCN-2600CM L3, TCN-2600CM L6.
• Taille du mandrin : 10 pouces (toutes variantes).
• Type de tourelle : L-series — tourelle 8 positions montage direct ; CM-series — tourelle 12 positions type outil rotatif.
• Diamètre de tournage max : L-series Φ410 mm (L6 : limite possible selon la taille de la pièce) ; CM-series Φ280 mm.
• Longueur de tournage max : TCN-2600 L3 = 250 mm, L6 = 550 mm ; TCN-2600CM L3 = 158 mm, CM L6 = 458 mm.
• Capacité barre : Φ74 mm (OP. Φ90) selon type mandrin/cylindre.
• Vitesse broche : 3200 min-1 (OP. 2500) pour toutes variantes.
• Vitesse outil rotatif : variantes CM 6000 min-1 ; non applicable aux L-series.
• Vitesses de déplacement rapide : X : 24 m/min, Z : 30 m/min.
• Moteur broche (30 min/continu) : 11/9 kW.
• Moteur outil rotatif (15 min/continu) : variantes CM 5.5/3.7 kW.
• Hauteur machine : 1700 mm.
• Emprise au sol requise (L×P) : L3 = 1750×1543 mm, L6 = 2095×1543 mm, CM L3 = 1810×1543 mm, CM L6 = 2277×1543 mm.
• Poids machine : L3 = 2700 kg, L6 = 3200 kg, CM L3 = 2800 kg, CM L6 = 3300 kg.
• Fabricant/marque : Takisawa.
