Tour CNC TCN-2100
horizontal12 outils8 outils

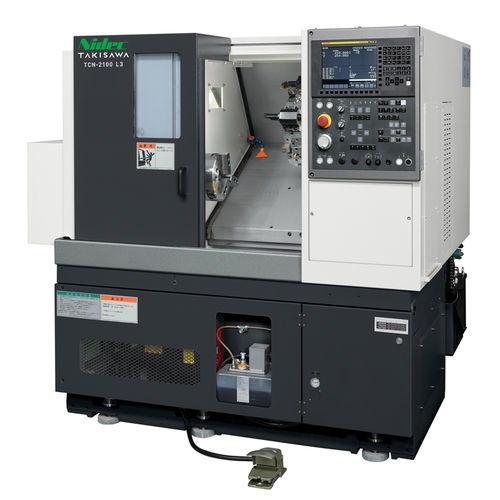

Tour CNC - TCN-2100 - TAKISAWA - horizontal / 12 outils / 8 outils
Tour CNC - TCN-2100 - TAKISAWA - horizontal / 12 outils / 8 outils
Tour CNC - TCN-2100 - TAKISAWA - horizontal / 12 outils / 8 outils - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'outils
12 outils, 8 outils
Applications
pour usinage de barres, de production, pour production de masse
Performance
de haute précision
Fonction combinée
fraisage
Options et accessoires
à chargement/déchargement automatisé, avec embarreur intégré
Diamètre

340 mm, 410 mm
(13,39 in, 16,14 in)

Vitesse de rotation

3 200 rpm, 5 000 rpm
(20 106,193 rad.min-1, 31 415,927 rad.min-1)

Longueur de la pièce

300 mm, 600 mm
(12 in, 24 in)

Passage de barre

51 mm
(2 in)

Avance rapide sur X

24 m/min

Avance rapide sur Z

30 m/s
(98 ft/s)

Puissance nominale

9 kW, 11 kW
(12,2 hp, 15 hp)

Longueur hors tout

1 750 mm, 1 810 mm, 2 095 mm, 2 277 mm
(69 in, 71 in, 82 in, 90 in)

Largeur hors tout

1 532 mm
(60 in)

Hauteur totale

1 700 mm
(67 in)

Poids

2 700 kg, 3 300 kg
(5 952 lb, 7 275 lb)

Description

Présentation
Le TCN-2100 est un tour CNC 8 pouces conçu pour une forte capacité d'usinage et des flux de production polyvalents. Il est disponible en versions tournage (TCN-2100), tournage-et-fraisage (TCN-2100CM) et variante prête pour l'automatisation (TCN-2100G) pour alimentation par barre, chargeur ou usinage mixte.

Principales caractéristiques
  • Les surfaces de glissement utilisent des guides rectangulaires à haute rigidité et haute précision pour un contrôle de mouvement précis.
  • Le moteur de broche et le rapport de réduction ont été revus pour augmenter le couple en service continu et améliorer les performances d'usinage.
  • Options de tourelle disponibles : 8 positions (montage direct), 12 positions (montage direct) et 12 positions à outil rotatif pour fonctions de fraisage.
  • Queue de broche hydraulique haute rigidité en option pour supporter des pièces longues ou lourdes.


Principales spécifications machine (Tournage)
  • TCN-2100 (Tournage) — variantes
    • Modèles : TCN-2100 L3 et TCN-2100 L6.
    • Taille de mandrin : 8 pouces.
    • Types de tourelle (options) : 8 positions (montage direct) et 12 positions (montage direct).
    • Diamètre de tournage max. (mm) : L3 — Φ410 (8 positions) / Φ340 (12 positions) ; L6 — Φ410* / Φ340*.
    • Longueur de tournage max. (mm) : L3 — 300 ; L6 — 600.
    • Passage de barre : Φ51 mm (dépend du type de mandrin/cylindre).
    • Vitesse broche (min-1) : 3200 (option 5000).
    • Vitesse d'avance rapide (m/min) : X : 24 / Z : 30.
    • Moteur broche (30 min / continu) (kW) : 11 / 9.
    • Hauteur machine : 1700 mm.
    • Surface au sol requise (mm) : L3 — 1750 × 1532 ; L6 — 2095 × 1532.
    • Poids machine (kg) : L3 — 2700 ; L6 — 3200.


Tournage & Fraisage (TCN-2100CM)
  • TCN-2100CM — variantes
    • Taille de mandrin : 8 pouces.
    • Tourelle : type à outil rotatif — 12 positions (configuration tournage et fraisage).
    • Diamètre de tournage max. : Φ280 mm.
    • Longueur de tournage max. (mm) : L3 — 208 ; L6 — 508.
    • Passage de barre : Φ51 mm.
    • Vitesse broche (min-1) : 3200 (option 5000).
    • Vitesse outil rotatif (min-1) : 6000.
    • Moteur outil rotatif (15 min / continu) (kW) : 5.5 / 3.7.
    • Vitesse d'avance rapide (m/min) : X : 24 / Z : 30.
    • Moteur broche (kW) : 11 / 9.
    • Hauteur machine : 1700 mm.
    • Surface au sol requise (mm) : L3 — 1810 × 1532 ; L6 — 2277 × 1532.
    • Poids machine (kg) : L3 — 2800 ; L6 — 3300.


Variante automatisation — TCN-2100G (Chargeur / Alimentation)
  • Pièce cible du chargeur
    • Diamètre extérieur : Φ160 mm.
    • Longueur : 100 mm.
    • Poids : 3 kg (×2).
  • Spécifications de l'alimentation
    • Nombre de plateaux : 16.
    • Capacité de charge (par plateau) : 40 kg.
    • Hauteur d'empilage : 450 mm.


Logiciel Takisawa
  • TiwaP-1 (option) : système de programmation interactif pour créer, simuler et exécuter des programmes d'usinage sans connaissances G-code. Fonctions : simulation 3D, vérification de trajectoire d'outil et optimisation des séquences broche/C pour réduire la charge opérateur.


Spécifications techniques (récapitulatif)
  • Gamme de modèles : TCN-2100 (également disponible en TCN-2100CM et TCN-2100G).
  • Mandrin standard : 8".
  • Configurations de tourelle : 8 positions, 12 positions (montage direct) ; 12 positions à outil rotatif (CM).
  • Passage de barre : Φ51 mm (dépend du mandrin/cylindre).
  • Vitesse standard broche : 3200 min-1 (option 5000).
  • Vitesse outil (CM) : 6000 min-1.
  • Avances rapides : X 24 m/min, Z 30 m/min.
  • Puissance moteur broche (30 min / continu) : 11 / 9 kW.
  • Options : queue de broche hydraulique, unité d'automatisation, logiciel TiwaP-1.
