Tour CNC TT-2100H series
horizontal2 axesà deux broches

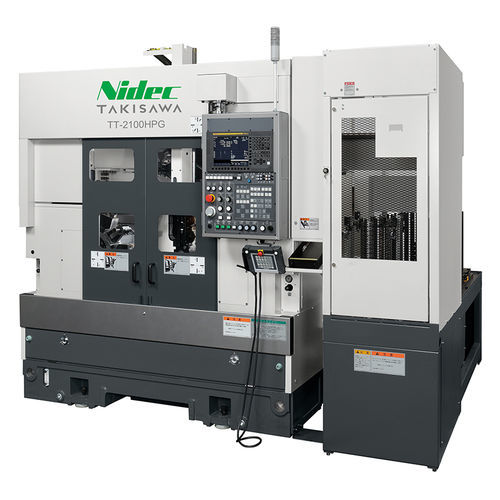

Tour CNC - TT-2100H series - TAKISAWA - horizontal / 2 axes / à deux broches
Tour CNC - TT-2100H series - TAKISAWA - horizontal / 2 axes / à deux broches
Tour CNC - TT-2100H series - TAKISAWA - horizontal / 2 axes / à deux broches - image - 2
Tour CNC - TT-2100H series - TAKISAWA - horizontal / 2 axes / à deux broches - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Nombre de broches
à deux broches
Nombre d'outils
12 outils, 10 outils
Applications
pour production de petites pièces, de production
Performance
de haute précision, à grande vitesse, à haute productivité
Autres caractéristiques
multifonction
Fonction combinée
fraisage
Options et accessoires
à chargement/déchargement automatisé
Diamètre

240 mm
(9,45 in)

Vitesse de rotation

3 200 rpm, 4 500 rpm, 6 000 rpm
(20 106,193 rad.min-1, 28 274,334 rad.min-1, 37 699,112 rad.min-1)

Longueur de la pièce

94 mm, 136 mm
(4 in, 5 in)

Diamètre de coupe maximale

240 mm
(9 in)

Avance rapide sur X

30 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

5,5 kW, 7,5 kW, 11 kW
(7,5 hp, 10,2 hp, 15 hp)

Longueur hors tout

2 825 mm
(111 in)

Largeur hors tout

2 615 mm
(103 in)

Hauteur totale

2 700 mm
(106 in)

Poids

5 200 kg
(11 464 lb)

Description

Vue d'ensemble

  • Les TT-2100HG et TT-2100HPG sont des tours CNC parallèles à double broche, haute précision, conçus pour réduire les temps de cycle et améliorer la précision. Disponibles en versions tournage seul et tournage+fraisage avec des options d'alimentation sélectionnables selon le plan de production.


Points clés

  • Version haute précision de la série TT-2100G avec augmentation de la vitesse de déplacement rapide grâce au guidage linéaire.
  • Système de mesure directe haute précision (échelle en verre) sur l'axe X réduisant les effets des déplacements thermiques et stabilisant la qualité en une seule passe.
  • Spécification de chargeur sélectionnable pour prendre en charge des pièces de petit à moyen diamètre (options diverses par set).
  • Architecture à deux broches avec unité de retournement de transfert en standard pour usinage simultané avant/arrière, améliorant l'efficacité d'espace et de processus par rapport à deux tours mono-broche avec dispositif de renversement.


Caractéristiques

  • Guidage linéaire X/Z (haute vitesse) offrant une forte capacité de suivi en micro-mouvement et usinage conique, augmentant la vitesse d'avance X/Z d'environ 25 % jusqu'à 30 m/min ; l'axe de la tourelle pivote pendant le mouvement pour réduire le temps de cycle.
  • Système de mesure directe haute précision : échelle en verre sur l'axe X améliorant la précision d'usinage à long terme d'environ 70 %.
  • Structure du banc en réservoir pour minimiser les déplacements thermiques sur la journée.
  • Deux spécifications de broches (mors 6" et 8") associées à des moteurs broche haute performance (FANUC).
  • Tourelle 10 positions (T10) standard ; tourelle 12 positions (T12) et tourelle de fraisage 10 positions (T10M) en option pour processus multiples.
  • Système d'économie d'énergie et séparateur huile/eau pour prolonger la durée de vie du liquide de coupe et réduire la consommation électrique.
  • Logiciel orienté opérateur et boutons dédiés pour simplifier les réglages et la gestion des processus/mesures afin de réduire les temps hors coupe.


Multimédia

  • Vidéo produit : "Talk About \"TT-2100HP\"" (YouTube).


Caractéristiques techniques

  • Modèles : TT-2100HG / TT-2100HPG (tournage), TT-2100HCMG / TT-2100HPCMG (tournage & fraisage).
  • Taille de mors (inch) : 6+6 et 8+8.
  • Diamètre max. de tournage : Ø240 mm.
  • Longueur max. de tournage : 6+6 = 135.5 mm ; 8+8 = 94 mm.
  • Vitesse broche (min⁻¹) : 6+6 = 4500 (option 6000) ; 8+8 = 3200 (option 4500).
  • Vitesse de déplacement rapide : X : 30 m/min / Z : 30 m/min.
  • Moteur broche (15 min/continu) : 6+6 = 7.5 / 5.5 kW (option 11 / 7.5 kW) ; 8+8 = 11 / 7.5 kW.
  • Vitesse outil rotatif (tournage & fraisage) : 2500 min⁻¹.
  • Moteur outil rotatif (15 min/continu) : 5.5 / 3.7 kW.
  • Hauteur machine : 2700 mm.
  • Surface requise : 2825 × 2615 mm.
  • Poids machine : modèles tournage ~5200 kg ; modèles tournage & fraisage ~5400 kg.
  • Pièce cible du chargeur (par palette/set) : pour mors 6+6 — Ø ext. Ø80 mm (option Ø160), longueur 80 mm, poids 0.7 kg ×2 (option 3.0 kg ×2) ; pour mors 8+8 — Ø ext. Ø160 mm (option Ø80), longueur 80 mm, poids 3.0 kg ×2 (option 0.7 kg ×2).
  • Spécification du chargeur : nombre de palettes = 16 ; capacité de charge par palette = 40 kg ; hauteur d'empilage = 450 mm.
  • Unité de retournement de transfert : standard (permet usinage avant et arrière simultané).
  • Guidage linéaire (X/Z) : augmente la vitesse d'avance d'environ 25 % (jusqu'à 30 m/min) et améliore le suivi en micro-mouvement.
  • Système de mesure directe haute précision : échelle en verre sur l'axe X améliorant la précision d'usinage à long terme d'environ 70 %.
