Tour CNC TT-1100G
horizontalà deux broches10 outils

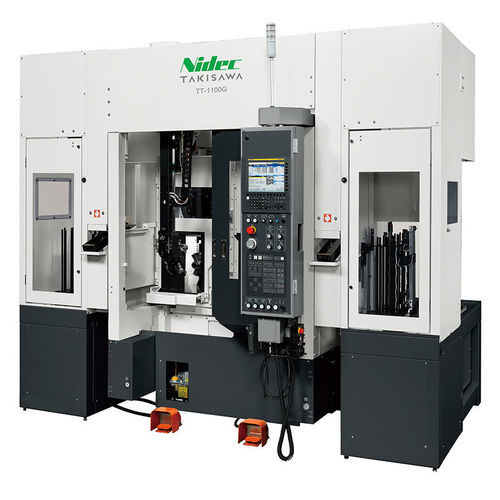

Tour CNC - TT-1100G - TAKISAWA - horizontal / à deux broches / 10 outils
Tour CNC - TT-1100G - TAKISAWA - horizontal / à deux broches / 10 outils
Tour CNC - TT-1100G - TAKISAWA - horizontal / à deux broches / 10 outils - image - 2
Tour CNC - TT-1100G - TAKISAWA - horizontal / à deux broches / 10 outils - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre de broches
à deux broches
Nombre d'outils
10 outils
Tourelles
à double tourelle
Applications
pour usinage de barres, pour production de masse
Performance
à haute productivité
Autres caractéristiques
compact
Options et accessoires
à chargement/déchargement automatisé, avec embarreur intégré
Diamètre

140 mm
(5,51 in)

Vitesse de rotation

4 500 rpm, 6 500 rpm
(28 274,334 rad.min-1, 40 840,704 rad.min-1)

Diamètre de la pièce

140 mm
(6 in)

Longueur de la pièce

121 mm
(5 in)

Longueur de coupe maximale

80 mm
(3 in)

Avance rapide sur X

24 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Longueur hors tout

3 327 mm
(131 in)

Largeur hors tout

2 258 mm
(89 in)

Hauteur totale

2 450 mm
(96 in)

Poids

5 800 kg
(12 787 lb)

Description

Takisawa TT-1100G tour CNC à 2 broches parallèles conçu pour un chargement ultrarapide et l'usinage avant/arrière simultané afin d'augmenter le débit.

Système de chargement ultrarapide
L'aire de chargement est positionnée devant la chambre d'usinage (système d'attente frontal) pour réduire la distance de chargement. Le mandrin avance en position de chargement et, associé à un chargeur 3 axes haute vitesse, permet des performances de chargement très rapides.

Transfert / Chargeur
La machine est équipée en standard d'un dispositif de retournement/transfert permettant l'usinage simultané face/arrière et offrant une efficacité d'espace supérieure à deux tours mono-broche reliés par un dispositif d'inversion.

Caractéristiques
  • Le banc à structure en cuve minimise les déplacements thermiques sur la journée.
  • Les guidages à rouleaux des axes X et Z sont montés sur la même colonne ; l'axe X est disposé verticalement pour réduire la largeur de la machine.
  • Les tourelles droite et gauche sont identiques, 10 positions, type tout-porte-outil avec serrage par boulon puissant.
  • Système d'économie d'énergie réduisant la consommation ; séparateur huile-eau prolongeant la durée de vie du liquide de refroidissement.
  • Boutons dédiés pour la gestion des processus et des mesures ; informations machine droite/gauche intégrées pour simplifier l'exploitation.

Caractéristiques techniques
  • Taille des mandrins : 6 + 6 pouces
  • Type de tourelle : tourelle 10 positions (type tout-porte-outil)
  • Diamètre max. de tournage : Ø140 mm
  • Longueur max. de tournage : 121 mm
  • Vitesse de broche : 4500 min⁻¹ (option : 6500)
  • Vitesse d'avance rapide : X : 24 m/min, Z : 30 m/min
  • Moteur broche (15 min/continu) : 5,5 / 3,7 kW (option : 7,5 / 5,5)
  • Hauteur machine : 2450 mm
  • Empreinte au sol : 2258 × 3327 mm
  • Masse machine : 5800 kg
  • Chargeur - diamètre extérieur cible : Ø80 mm
  • Chargeur - longueur cible : 80 mm
  • Chargeur - poids cible : 0,7 kg × 2
  • Alimentation pièces - nombre de palettes : 14
  • Alimentation pièces - capacité de charge (par palette) : 25 kg
  • Alimentation pièces - hauteur d'empilement : 450 mm
