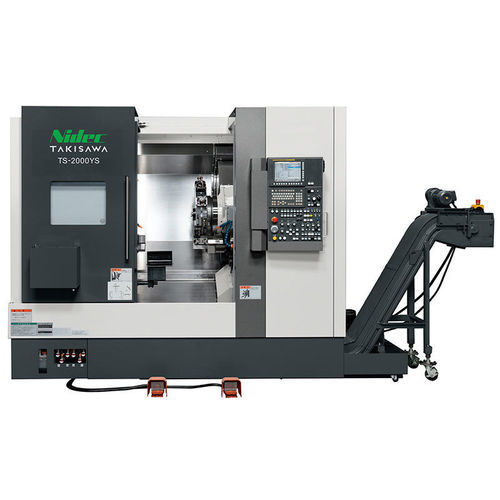

Tour CNC TS-2000

horizontal4 axesà deux broches

Le TS-2000 est un centre de tournage axe Y, à double broche opposée et tourelle simple, fabriqué par Takisawa Machine Tool Co., Ltd., conçu pour l'intégration des opérations d'usinage. Grâce aux broches droite et gauche, il peut réaliser les opérations avant et arrière en une seule installation, destiné aux pièces de types et de séries variables pour les marchés aéronautique, médical et des machines de construction.

Caractéristiques principales

• Configuration axe Y avec double broche opposée (TS-2000YS) et variante avec poupée mobile (TS-2000Y).
• Possibilité d'outillage rotatif pour réaliser des usinages composés (tournage + fraisage/perçage).
• Différentes tourelles et options d'outillage pour répondre à des besoins de production mixte.
• Options de mandrin : 6+6 pouces (YS) ou 6 pouces (Y) ; capacité barre φ51 mm (selon type de mandrin/cylindre).
• Vitesses élevées des broches et de l'outil rotatif : 6000 min-1 (gauche/droite/rotatif selon version).

Variantes et options de tourelle

• TS-2000YS (standard) : double broche opposée (droite et gauche) — Mandrin 6+6 pouces ; poupée (type NC servo) : non ; tourelle standard : 12 positions (type all-holder) ; options : 10 / 15 / 20 positions (type all-holder).
• TS-2000Y : variante mono-broche — Mandrin 6 pouces ; poupée (type NC servo) : standard ; tourelle standard : 12 positions (type all-holder) ; options : 10 / 15 / 20 positions.

Spécifications principales de la machine (tableaux source)

• TS-2000YS (Standard) :
  • Right spindle stock : standard (available)
  • Tailstock (NC Servo Type) : none
  • Chuck size : 6+6 inch
  • Type of Turret (options) : 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter : up to φ370 mm (varies by turret)
  • Max. turning length : 565 mm
  • Bar capacity : φ51 mm (see note)
  • Left spindle speed : 6000 min-1
  • Right spindle speed : 6000 min-1
  • Rotary tool speed : 6000 min-1
  • Rapid traverse rate : X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
  • Left spindle motor (30 min/continuous) : 11 / 7.5 kW
  • Right spindle motor (30 min/continuous) : 11 / 7.5 kW
  • Rotary tool motor (S3 25%/continuous) : 7.5 / 3.7 kW
  • Machine height : 2300 mm
  • Required floor space : 2800 × 2140 mm (without oilpan and chip conveyor)
  • Machine weight : 6200 kg
• TS-2000Y :
  • Right spindle stock : none
  • Tailstock (NC Servo Type) : standard (available)
  • Chuck size : 6 inch
  • Type of Turret (options) : 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter : up to φ370 mm (varies by turret)
  • Max. turning length : 565 mm (some turret options 550 mm)
  • Bar capacity : φ51 mm (see note)
  • Left spindle speed : 6000 min-1
  • Right spindle speed : not applicable
  • Rotary tool speed : 6000 min-1
  • Rapid traverse rate : X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
  • Left spindle motor (30 min/continuous) : 11 / 7.5 kW
  • Right spindle motor : not applicable
  • Rotary tool motor (S3 25%/continuous) : 7.5 / 3.7 kW
  • Machine height : 2300 mm
  • Required floor space : 2800 × 2070 mm (without oilpan and chip conveyor)
  • Machine weight : 6000 kg

Caractéristiques / spécifications techniques

• Nom du produit / modèle : TS-2000 (variantes : TS-2000YS, TS-2000Y)
• Fabricant / Marque : Takisawa Machine Tool Co., Ltd.
• Configuration : axe Y, double broche opposée (YS) / variante à poupée (Y), 1 tourelle
• Options de tourelles : 12, 10, 15 et 20 positions (type all-holder), 12 positions standard
• Tailles de mandrin : 6+6 pouces (YS) / 6 pouces (Y)
• Diamètre de tournage max. : jusqu'à φ370 mm (selon tourelle)
• Longueur de tournage max. : typ. 565 mm (certaines config. 550 mm)
• Capacité barre : φ51 mm (dépend du mandrin/cylindre)
• Vitesses broche : gauche 6000 min-1 ; droite 6000 min-1 (YS seulement)
• Vitesse outil rotatif : 6000 min-1
• Avances rapides : X 30 / Z 30 / Y 10 / A 30 (YS) ou A 13 (Y) — m/min
• Moteurs : broche gauche 11 / 7.5 kW (30 min / continu) ; broche droite 11 / 7.5 kW (YS) ; outil rotatif 7.5 / 3.7 kW (S3 25% / continu)
• Hauteur machine : 2300 mm
• Surface requise : 2800 × 2140 mm (YS) / 2800 × 2070 mm (Y) — sans bac d'huile et convoyeur de copeaux
• Poids machine : 6200 kg (YS) / 6000 kg (Y)
• Remarques : *1 La capacité barre dépend du type de mandrin et de cylindre ; *2 Les valeurs de surface sont sans bac d'huile ni convoyeur de copeaux.
