Tour CNC TCC-1100
horizontal12 outils8 outils

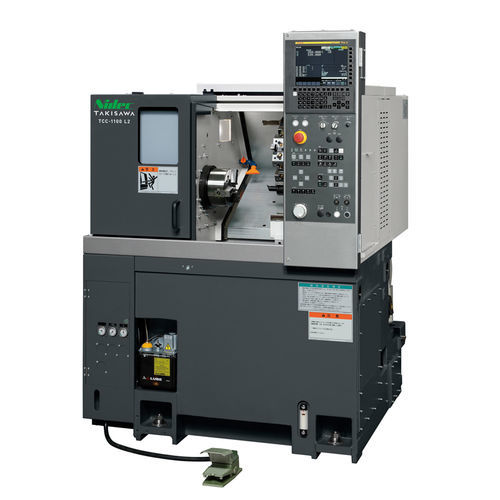

Tour CNC - TCC-1100 - TAKISAWA - horizontal / 12 outils / 8 outils
Tour CNC - TCC-1100 - TAKISAWA - horizontal / 12 outils / 8 outils
Tour CNC - TCC-1100 - TAKISAWA - horizontal / 12 outils / 8 outils - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'outils
12 outils, 8 outils
Applications
pour production de petites pièces, pour usinage d'arbres et de pièces arbrées, pour brides et vannes
Performance
de haute précision, haute rigidité, puissant, à grande vitesse
Autres caractéristiques
compact
Options et accessoires
à chargement/déchargement automatisé
Diamètre

170 mm, 220 mm
(6,69 in, 8,66 in)

Vitesse de rotation

4 000 rpm, 5 000 rpm, 6 000 rpm
(25 132,741 rad.min-1, 31 415,927 rad.min-1, 37 699,112 rad.min-1)

Longueur de la pièce

171 mm
(7 in)

Passage de barre

42 mm
(2 in)

Avance rapide sur X

24 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Longueur hors tout

1 370 mm
(54 in)

Largeur hors tout

1 200 mm
(47 in)

Hauteur totale

1 700 mm
(67 in)

Poids

1 860 kg
(4 101 lb)

Description

Le TCC-1100 est un tour CNC compact à mandrin 6" conçu pour assurer une productivité élevée et une qualité d'usinage importante avec un faible coût, idéal pour les petites pièces telles que brides et arbres. Il privilégie la grande vitesse, la haute précision et une faible empreinte pour réduire les déformations thermiques et améliorer les performances d'usinage.

Principales caractéristiques
  • Vitesse de déplacement rapide augmentée par rapport aux modèles précédents pour réduire le temps d'usinage.
  • Structure à lit-réservoir avec bac à liquide de coupe de grande capacité.
  • Réduction des déformations thermiques pour une précision d'usinage améliorée.
  • Tous les guides utilisent des glissières rectangulaires très rigides et précises.
  • Options de tourelle : tourelle 8 positions à montage direct (standard) ou tourelle 12 positions à montage direct (option) adaptée aux coupes lourdes.
  • Contre-pointe hydraulique disponible (option).


Disposition flexible
  • Largeur machine : 1200 mm
  • Surface d'encombrement : 1,6 m²


TCC-1100G (option d'automatisation compacte)
  • Largeur additionnelle au corps principal : seulement 710 mm en plus (corps principal 1170 mm).
  • Pièce cible du chargeur : diamètre extérieur φ100 mm, longueur 60 mm, poids 0,7 kg.
  • Alimentation des pièces (type palette) : nombre de palettes : 14 ; capacité de charge par palette : 25 kg ; hauteur d'empilage : 450 mm.


Caractéristiques / Données techniques
  • Modèle : TCC-1100
  • Taille du mandrin : 6 inch
  • Type de tourelle : tourelle 8 positions (montage direct) ou tourelle 12 positions (montage direct)
  • Diamètre de tournage max. : φ220 mm / φ170 mm (selon configuration)
  • Longueur de tournage max. : 171 mm
  • Capacité barres : φ42 mm (varie selon le type de mandrin et de vérin)
  • Vitesse de broche : 4000 min⁻¹ (options : 5000, 6000)
  • Vitesse d'avance rapide : X : 24 m/min, Z : 30 m/min
  • Moteur broche (15,30 min/continu) : 5,5 / 3,7 kW (option : 7,5 / 5,5)
  • Hauteur machine : 1700 mm
  • Dimensions au sol requises : 1200 × 1370 mm
  • Masse machine : 1860 kg
  • Remarque : la capacité barres dépend des types de mandrins et de vérins.
