Tour CNC TC-40
horizontal12 outils10 outils

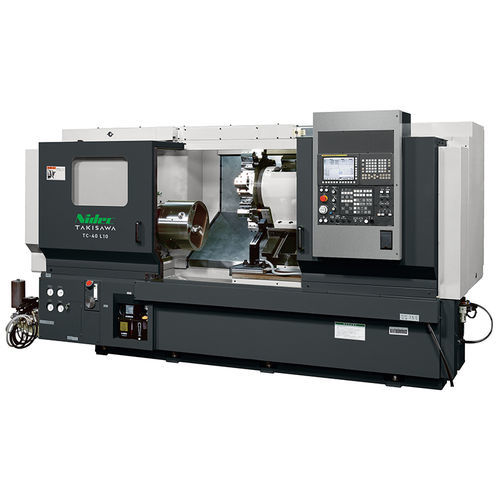

Tour CNC - TC-40 - TAKISAWA - horizontal / 12 outils / 10 outils
Tour CNC - TC-40 - TAKISAWA - horizontal / 12 outils / 10 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'outils
12 outils, 8 outils, 10 outils
Performance
de haute précision, haute rigidité, à haute productivité
Fonction combinée
fraisage
Diamètre

420 mm, 450 mm
(16,54 in, 17,72 in)

Vitesse de rotation

2 500 rpm
(15 707,963 rad.min-1)

Longueur de la pièce

1 020 mm
(40 in)

Passage de barre

89 mm
(4 in)

Avance rapide sur X

12 m/min

Avance rapide sur Z

16 m/min

Puissance nominale

15 kW, 18,5 kW, 22 kW, 26 kW
(20,4 hp, 25,2 hp, 29,9 hp, 35,4 hp)

Longueur hors tout

2 100 mm, 2 331 mm
(83 in, 92 in)

Largeur hors tout

3 500 mm, 4 940 mm, 6 265 mm
(138 in, 194 in, 247 in)

Hauteur totale

1 920 mm, 2 190 mm
(76 in, 86 in)

Poids

Max: 10 700 kg
(23 589 lb)

Min: 7 500 kg
(16 535 lb)

Description

Présentation
  • Le TC-40 est un modèle phare de la série TC, doté d'une broche compatible avec mandrins de 12 po et 15 po. Il se décline en versions tournage et tournage + fraisage (type CM).
  • Structure de banc et chariot à glissière pleine-section, tourelle et poupée fixe haute rigidité pour couvrir un large éventail d'opérations d'usinage.


Caractéristiques principales
  • Broche pour mandrins 12 po et 15 po, haute précision et forte puissance
  • Banc et chariot à glissière pleine-section très rigides
  • Tourelle porte-outils haute rigidité (8/10/12 positions selon spécification)
  • Poupée fixe haute rigidité avec grande capacité de support


Variantes — spécifications sélectionnées
  • TC-40 L10
    • Taille du mandrin : 12 po (voir fiche technique)
    • Diamètre maxi de tournage : Ø450 / Ø420 mm (selon config.)
    • Longueur maxi de tournage : 1020 mm
    • Diamètre matière (tige) : Ø89 mm
    • Vitesse de broche : 2500 min-1
    • Avance rapide : X : 12 / Z : 16 m/min
    • Moteur broche (30 min/continu) : 18,5 / 15 kW (options : 22/18,5, 26/22)
    • Hauteur machine : 1920 mm
    • Emprise au sol requise : 2100 × 3500 mm
    • Poids machine : 7500 kg
  • TC-40 L20
    • Taille du mandrin : 12 po
    • Diamètre maxi de tournage : Ø450 / Ø420 mm
    • Longueur maxi de tournage : 2020 mm
    • Diamètre matière (tige) : Ø89 mm
    • Vitesse de broche : 2500 min-1
    • Avance rapide : X : 12 / Z : 16 m/min
    • Moteur broche (30 min/continu) : 18,5 / 15 kW (options : 22/18,5, 26/22)
    • Hauteur machine : 2190 mm
    • Emprise au sol requise : 2331 × 4940 mm
    • Poids machine : 9000 kg
  • TC-40 L30
    • Taille du mandrin : 12 po
    • Diamètre maxi de tournage : Ø450 / Ø420 mm
    • Longueur maxi de tournage : 3020 mm
    • Diamètre matière (tige) : Ø89 mm
    • Vitesse de broche : 2500 min-1
    • Avance rapide : X : 12 / Z : 16 m/min
    • Moteur broche (30 min/continu) : 18,5 / 15 kW (options : 22/18,5, 26/22)
    • Hauteur machine : 2190 mm
    • Emprise au sol requise : 2331 × 6265 mm
    • Poids machine : 10700 kg
  • TC-40CM L10 (tournage + fraisage)
    • Taille du mandrin : 12 po
    • Diamètre maxi de tournage : Ø420 mm
    • Longueur maxi de tournage : 2020 mm
    • Diamètre matière (tige) : Ø89 mm
    • Vitesse de broche : 2500 min-1
    • Vitesse outil rotatif : 3000 min-1
    • Avance rapide : X : 12 / Z : 16 m/min
    • Moteur broche (30 min/continu) : 18,5 / 15 kW (options : 22/18,5, 26/22)
    • Moteur outil rotatif (30 min/continu) : 5,5 / 3,7 kW
    • Hauteur machine : 2190 mm
    • Emprise au sol requise : 2331 × 4940 mm
    • Poids machine : 9000 kg
  • TC-40CM L20 / L30 (tournage + fraisage)
    • La série TC-40CM augmente la longueur de tournage maximale, l'emprise au sol et le poids machine selon les configurations L10/L20/L30
    • Vitesse de broche : 2500 min-1 ; Avance rapide : X : 12 / Z : 16 m/min
    • Les configurations moteurs pour broche et outil rotatif sont sélectionnables selon le modèle


Spécifications techniques
  • Série : TC-Series (page dédiée : TC-40)
  • Usage : Tournage (et tournage + fraisage pour les types CM)
  • Structure principale : Banc et chariot à glissière pleine-section
  • Outillage : Tourelle haute rigidité (8/10/12 positions selon spécification)
  • Poupée fixe : Conception haute rigidité
  • Puissance de broche et options haute puissance disponibles selon spécification
  • Intégration contrôle & logiciel : Compatible avec solutions externes de création/simulation de programmes (option), ex. TiwaP-1
