Tour CNC TS-5000
horizontalà deux brochesA2-11

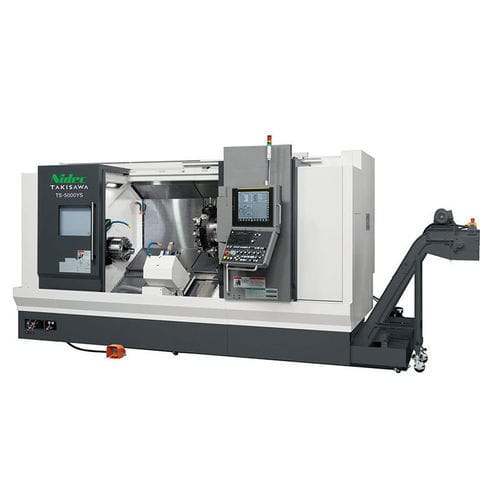

Tour CNC - TS-5000 - TAKISAWA - horizontal / à deux broches / A2-11
Tour CNC - TS-5000 - TAKISAWA - horizontal / à deux broches / A2-11
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre de broches
à deux broches
Nez de broche
A2-11
Nombre d'outils
12 outils, 10 outils, 15 outils, 20 outils
Applications
pour usinage de barres, pour production de masse
Diamètre

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Vitesse de rotation

2 500 rpm, 4 200 rpm, 5 000 rpm, 6 000 rpm
(15 707,963 rad.min-1, 26 389,378 rad.min-1, 31 415,927 rad.min-1, 37 699,112 rad.min-1)

Longueur de la pièce

1 285 mm, 1 300 mm
(51 in, 51 in)

Passage de barre

82 mm, 102 mm
(3 in, 4 in)

Avance rapide sur X

30 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Longueur hors tout

4 105 mm
(162 in)

Largeur hors tout

2 255 mm
(89 in)

Hauteur totale

2 300 mm
(91 in)

Poids

8 700 kg
(19 180 lb)

Description

Overview
  • Le TS-5000 est un tour CNC à usinage combiné et intégration de processus, conçu pour la gestion flexible de pièces de types et de lots variables. Les broches gauche et droite permettent d'effectuer les opérations avant et arrière en une seule mise en place. La page produit précise la présence d'options.


Key features
  • Capacité multi-broches et configurations multiples de tourelles adaptées à divers usages de tournage.
  • Double broche sur le TS-5000YS ; le TS-5000Y dispose d'un suivi de broche (tourteau) NC servo à la place de la broche droite.
  • Options de tourelle interchangeables : 12 postes (tous porte-outils, standard), 10 postes, 15 postes, 20 postes (type tout-porte-outil).
  • Capacité de tournage sur barre et combinaisons de mandrins/cylindres configurables via des options.


Variants
  • TS-5000YS (standard) : broche droite présente ; mandrin 12+8 pouces ; vitesse de déplacement rapide de l'axe A : 30 m/min.
  • TS-5000Y : pas de broche droite ; contre-pointe NC servo présente ; mandrin 12 pouces ; vitesse de déplacement rapide de l'axe A : 13 m/min.


Technical specifications
  • Modèle : TS-5000 (variantes TS-5000YS, TS-5000Y)
  • Variantes : TS-5000YS, TS-5000Y
  • Présence broche droite : TS-5000YS : oui (standard) ; TS-5000Y : non
  • Contre-pointe (type NC Servo) : TS-5000YS : non ; TS-5000Y : oui
  • Taille du mandrin (inch) : TS-5000YS : 12+8 ; TS-5000Y : 12
  • Type de tourelle (options) : 12 postes (tous porte-outils, standard), 10 postes, 15 postes, 20 postes (tous porte-outils)
  • Diamètre max de tournage (mm) : 12-/10-postes : φ370 ; 15-postes : φ315 ; 20-postes : φ292
  • Longueur max de tournage (mm) : 12-/10-postes : 1300 ; 15-postes : 1285 ; 20-postes : 1300
  • Capacité barre (mm) : φ102 [Option φ82] (dépend du type de mandrin et cylindre)
  • Vitesse broche gauche (min⁻¹) : 2500 [Option 4200]
  • Vitesse broche droite (min⁻¹) : TS-5000YS : 5000 [Option 6000] ; TS-5000Y : non
  • Vitesse outil rotatif (min⁻¹) : 6000
  • Vitesses de rapids (m/min) : X : 30 / Z : 30 / Y : 10 / A : TS-5000YS : 30 ; TS-5000Y : 13
  • Moteur broche gauche (30 min/continu) : 22 / 15 kW
  • Moteur broche droite (30 min/continu) : TS-5000YS : 11 / 7.5 kW ; TS-5000Y : non
  • Moteur outil rotatif (S3 25% / continu) : 7.5 / 3.7 kW
  • Hauteur machine : 2300 mm
  • Surface au sol requise : 4105 × 2255 mm (hors bac à huile et convoyeur à copeaux)
  • Poids machine : TS-5000YS : 8700 kg ; TS-5000Y : 8500 kg
  • Remarques : "•" = standard ; "-" = absent.


Options & notes
  • Les images et textes produit indiquent des options incluses ; les éléments configurables (mandrins, cylindres, tourelles) modifient la capacité barre et certaines dimensions.
  • La surface indiquée n'inclut pas le bac à huile ni le convoyeur à copeaux.


Recommended applications
  • Production en mélange de pièces où l'usinage avant/arrière en une seule mise en place réduit les manipulations et les temps de réglage.
  • Travail sur barre et tournage multi-processus nécessitant des configurations de tourelle flexibles et la capacité de sous-broche.
