Tour CNC TK-2600
vertical8 outilspour production de masse

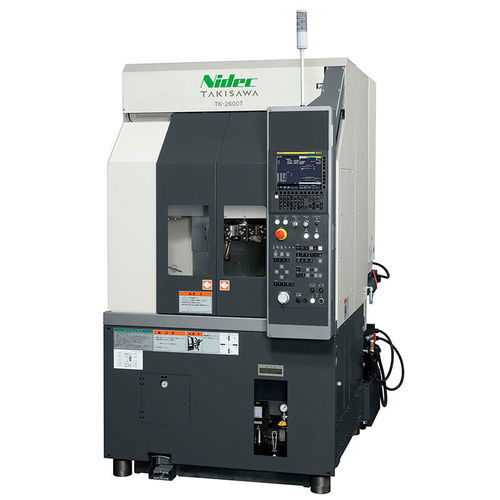

Tour CNC - TK-2600 - TAKISAWA - vertical / 8 outils / pour production de masse
Tour CNC - TK-2600 - TAKISAWA - vertical / 8 outils / pour production de masse
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
vertical
Nombre d'outils
8 outils
Applications
pour métal, pour production de masse, pour ligne de production
Performance
de haute précision, haute rigidité
Autres caractéristiques
compact
Diamètre

400 mm, 600 mm
(15,75 in, 23,62 in)

Vitesse de rotation

2 000 rpm, 2 500 rpm
(12 566,371 rad.min-1, 15 707,963 rad.min-1)

Longueur de la pièce

257 mm, 347 mm
(10 in, 14 in)

Diamètre de coupe maximale

355 mm
(14 in)

Longueur de coupe maximale

Max: 347 mm
(14 in)

Min: 257 mm
(10 in)

Avance rapide sur X

20 m/min

Avance rapide sur Z

20 m/min

Puissance nominale

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Longueur hors tout

1 220 mm, 1 600 mm
(48 in, 63 in)

Largeur hors tout

1 980 mm
(78 in)

Hauteur totale

2 200 mm
(87 in)

Poids

3 650 kg, 3 750 kg
(8 047 lb, 8 267 lb)

Description

Version entièrement repensée d'un modèle produit depuis 30 ans.

Présentation
  • Le tour vertical compact TK-2600 est conçu pour des configurations modulaires adaptées aux dimensions des pièces, à l'agencement des outils et aux plans d'automatisation.


Points clés
  • Ø de travail configurable : 400 mm en standard ou 600 mm (option).
  • Types de tourelle : tourelle à peigne ; tourelle 6 postes (montage direct) ; tourelle 8 postes (montage direct).
  • Glissières rectangulaires assurant rigidité et précision.
  • Options de broche et de motorisation pour adapter les conditions d'usinage et les cycles.
  • Encombrement réduit facilitant l'intégration en cellules de production ou lignes automatisées.


Caractéristiques / Spécifications
  • Dimension du plateau : 10 inch
  • Type de tourelle : tourelle à peigne ; tourelle 6 postes (montage direct) ; tourelle 8 postes (montage direct)
  • Max. de rotation : 400 mm (600 mm pour la version 600)
  • Diamètre max. d'usinage : Peigne : - ; Tourelle 6 postes : Φ355 ; Tourelle 8 postes : Φ335
  • Longueur max. d'usinage : Peigne : 347 mm ; Tourelle 6/8 postes : 257 mm
  • Vitesse de broche : 2000 min⁻¹ (option : 2500 min⁻¹)
  • Vitesse d'avance rapide : X : 20 / Z : 20 m/min
  • Moteur broche (30 min / continu) : 22 / 18,5 kW (option : 18,5 / 15 kW)
  • Hauteur machine : 2200 mm
  • Surface au sol requise : 1220 × 1980 mm (1600 × 1980 mm pour la version 600)
  • Poids machine : 3650 kg ; 3750 kg
  • Remarque : les valeurs entre crochets concernent la variante 600 mm.


Applications
  • Usinage de pièces de taille moyenne en ateliers et lignes de production.
  • Intégration en cellules automatisées pour la production en série.
  • Adapté à divers matériaux et agencements d'outillage nécessitant un tournage vertical compact et précis.
