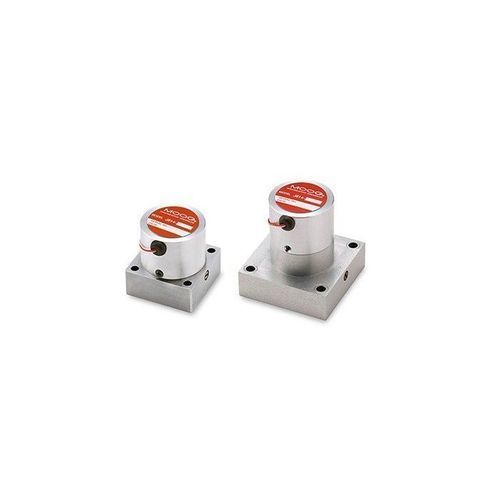

Distributeur pneumatique à tiroir J814

actionné pneumatiquementà airpneumatique

Présentation
Les vannes servo-pneumatiques de la série J814 sont des vannes servo 3 voies et 4 voies, réactives et précises, destinées au contrôle de pression/puissance, au contrôle des vibrations et au contrôle de position dans les systèmes pneumatiques. Les modèles 3 voies peuvent également être utilisés en applications avec aspiration (vide).

Les vannes 3 voies sont de type monoplace et disponibles en versions standard et à débit élevé. Le type standard présente un débit nominal de 1 ～ 50 NL/min pour une chute de pression de 0,5 MPa ; la version à débit élevé atteint jusqu'à 200 NL/min. Une paire de buses et une palette sont entraînées par un moteur de couple avec jeu d'air, offrant une conception simple et durable pour une fiabilité à long terme.

Les vannes 4 voies comportent un orifice en amont de chaque buse, fournissant deux ports de commande. Ces vannes monoplace ont un débit nominal de 1 ～ 14 NL/min pour une chute de pression de 0,5 MPa.

Caractéristiques

• Conception monoplace buse–palette avec moteur de couple
• Haute résolution et faible hystérésis
• Compacte et légère
• Faible consommation d'énergie
• Réponse rapide pour de meilleures performances de commande
• Conception durable et longue durée de vie sans surfaces coulissantes

Caractéristiques techniques
Article — J814 (type 3 voies) — J814 (type 4 voies)
Débit nominal (@ chute de pression 500 kPa) — 1 ～ 50 NL/min — 1 ～ 14 NL/min
Pression nominale — 1 000 kPa — 1 000 kPa
Plage de pression commandée — 0 ～ 1 000 kPa — 0 ～ 1 000 kPa
Résistance pression côté alimentation — 1 500 kPa — 1 500 kPa
Résistance pression côté retour — 1 500 kPa — 1 500 kPa
Courant nominal — 0 ～ 100 mA — ±100 mA
Hystérésis — ≦3,0 % — ≦3,0 %
Plage de température de fonctionnement — −10 - 60 ℃ — −10 - 60 ℃
Types de fluide — Air comprimé — Air comprimé
Masse — Environ 400 g — Environ 400 g

Des vannes à débit élevé avec un débit nominal jusqu'à 200 NL/min sont disponibles.
