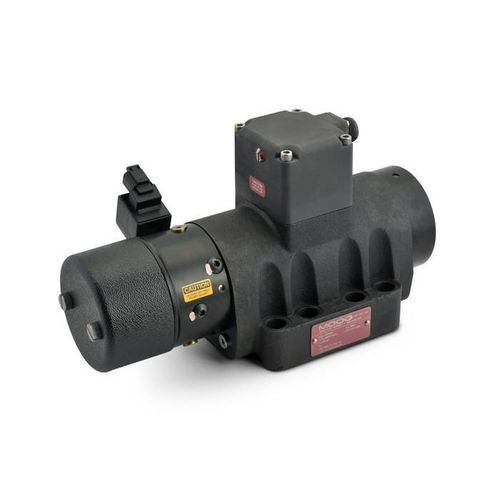

Distributeur hydraulique à tiroir 728

à commande électriqueà commande assistéepilote

Description du produit
Les vannes de la série 728 de Moog sont des servovannes à deux étages à haut débit destinées aux applications de simulation de mouvement nécessitant un débit élevé. Ces vannes sont généralement configurées sur mesure selon les exigences de l'application.

Caractéristiques

• Commande d'écoulement à 2 étages avec retour mécanique
• Étape pilote ailette‑buse pour haute dynamique, haute résolution et faible hystérésis
• La bobine pour simulateur minimise les transitoires de pression et les chocs à la position de débit nul
• Forces d'entraînement de bobine élevées et conception robuste pour une longue durée de vie
• Distributeur de vidange/capuchon de fin intégré en option pour ramener l'actionneur en position neutre en cas de signal de panne
• Rapports d'écoulement asymétriques optionnels, adaptés aux exigences du vérin d'entraînement

Spécifications
Données hydrauliques
Débit nominal*: 225 à 300 l/min
Configurations standard: 225, 300 l/min
Pression de service max.: 210 bar

Données de performance
Réponse à un échelon 100%**: 60 ms
Réponse en fréquence***: 35 à 45 Hz

Données électriques
Signal nominal****: 20 à 60 mA
Configurations standard: 20, 40, 60 mA

Données physiques
Taille (dimension de montage): Moog standard
Poids: 20,4 kg
Autres options: options de débit, pression et autres disponibles

* @ ∆p 70 bar (1 000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressources (extrait)
Catalogue produit et documentation technique disponibles au format PDF.
