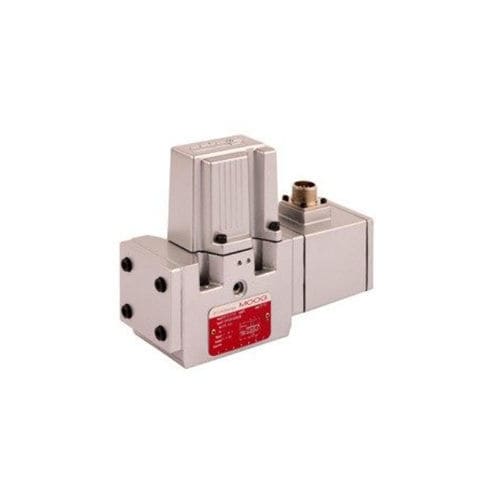

Distributeur hydraulique à tiroir D661

à commande hydrauliqueà commande assistéeélectrohydraulique

Aperçu du produit
Les vannes Moog de la série D661 sont des servovannes hydrauliquement précommandées avec électronique intégrée et interface analogique. Les servovannes D661 comportent des tiroirs coulissant dans une chemise et sont pilotées hydrauliquement. Ce principe apporte une précision améliorée et d'excellentes caractéristiques statiques et dynamiques. Ces servovannes sont conçues pour des applications exigeantes et offrent de hautes performances dynamiques.

Caractéristiques

• Vanne à 2 étages avec pilote robuste ServoJet®
• Conception du corps optimisée pour un débit nominal élevé
• Conception améliorée du pilote ServoJet® assurant une excellente réponse dynamique
• Différentes options de sécurité disponibles pour une adaptation optimale à l'application

Spécifications
Spécifications — D661
Fonction — Régulation de débit
Patron de montage — ISO 4401 Size 05 (NG10)
Données hydrauliques — Débit nominal à ΔpN (Δ35 bar par arête) : 20 à 200 l/min
Données hydrauliques — Débit max : 250 l/min
Données hydrauliques — Pression nominale max Ports P, A, B : 350 bar
Données hydrauliques — Pression nominale max Port T avec Y interne : 210 bar
Données hydrauliques — Pression nominale max Port T avec Y externe : 350 bar
Temps de réponse pas 0–100 % — 6,5 à 18 ms
Données électriques — Tension d'alimentation : 24 V DC (18 à 32 V DC)
Données électriques — Options de signal nominal : ±10 V et ±10 mA
Données électriques — Interface électrique : 6+PE

Données techniques / Spécifications

• Modèle / Série : D661
• Type de vanne : 2 étages, hydrauliquement précommandée avec pilote ServoJet®
• Fonction : Régulation de débit
• Patron de perçage : ISO 4401 Size 05 (NG10)
• Débit nominal à ΔpN (Δ35 bar par arête) : 20–200 l/min
• Débit max : 250 l/min
• Pression de service max (Ports P, A, B) : 350 bar
• Pression de service max (Port T avec Y interne) : 210 bar
• Pression de service max (Port T avec Y externe) : 350 bar
• Temps de réponse (pas 0–100 %) : 6,5–18 ms
• Tension d'alimentation : 24 V DC (plage 18–32 V DC)
• Options de signal nominal : ±10 V et ±10 mA
• Interface électrique : 6+PE
