Distributeur hydraulique à tiroir 72
à clapetà commande électriqueà commande assistée

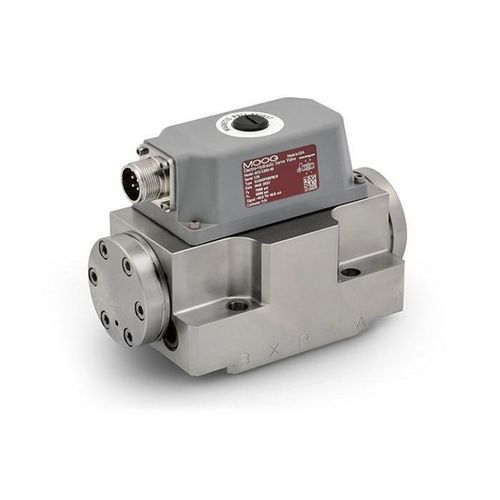

Distributeur hydraulique à tiroir - 72 - Moog GmbH - Niederlassung Memmingen - à clapet / à commande électrique / à commande assistée
Distributeur hydraulique à tiroir - 72 - Moog GmbH - Niederlassung Memmingen - à clapet / à commande électrique / à commande assistée
Distributeur hydraulique à tiroir - 72 - Moog GmbH - Niederlassung Memmingen - à clapet / à commande électrique / à commande assistée - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à tiroir, à clapet
Commande
à commande électrique, électrohydraulique, à commande assistée, pilote
Orifices/positions
4 voies, 3 voies
Autres caractéristiques
en aluminium, en acier, pour grand débit, haute température
Pression

210 bar, 350 bar, 490 bar
(3 045,79 psi, 5 076,32 psi, 7 106,85 psi)

Débit

95 l/min, 150 l/min, 225 l/min
(25,1 us gal/min, 39,6 us gal/min, 59,4 us gal/min)

Description

Présentation du produit
Les servovannes de régulation de débit de la Série 72 sont des vannes à étranglement destinées aux applications 3 voies et de préférence 4 voies. Elles adoptent une architecture 2 étages couvrant une plage de débit nominal de 95 à 225 l/min (25 à 60 gpm) à ∆p 35 bar (500 psi) par gorge de tiroir. L'étage de sortie est un tiroir fermé 4 voies. L'étage pilote est une double buse symétrique et clapet entraînée par un moteur de couple (torque motor) à air-gap double et à sec. Le retour mécanique de la position du tiroir est assuré par un ressort en porte-à-faux.

Caractéristiques
  • Servovanne de régulation de débit 2 étages avec retour mécanique (MFB)
  • Étape pilote double buse à faible friction pour haute dynamique, haute résolution et faible hystérésis
  • Forces d'entraînement élevées de la bobine et conception robuste pour une longue durée de vie
  • Moteur de couple à sec
  • 5ème port optionnel pour alimentation pilote séparée
  • Modèles disponibles avec ou sans filtre
  • Filtre de première étape remplaçable sur site pour une maintenance simplifiée


Spécifications
Données hydrauliques et performances détaillées ci‑dessous.
  • Débit nominal*: 95 à 225 l/min
  • Variantes de débit standard: 95, 150, 225 l/min
  • Pression maximale de service: 210, 350 ou 490 bar
  • Réponse à 100% d'échelon**: 11 à 33 ms
  • Réponse en fréquence***: 80 à 85 Hz
  • Signal électrique nominal****: 8 à 200 mA (configurations standard: 8, 15, 40 mA)
  • Taille (schéma de montage): Taille 6 (ISO 10372-06-05-0-92)
  • Poids: corps acier 7,26 kg; corps aluminium 3,52 kg
  • Construction: 2 étages, tiroir fermé 4 voies; étage pilote double buse symétrique et clapet; moteur de couple à sec; retour mécanique par ressort en porte-à-faux
  • Options: intrinsèquement sûr, forte précharge nulle, réglage magnétique du point nul, polarité inversée, bobines haute température, double amplification


Remarques supplémentaires
* @ Δp 35 bar (500 psi)/gorge de tiroir
** Réponse à 3 000 psi de pression système
*** à 90° de déphasage
**** Bobine simple
