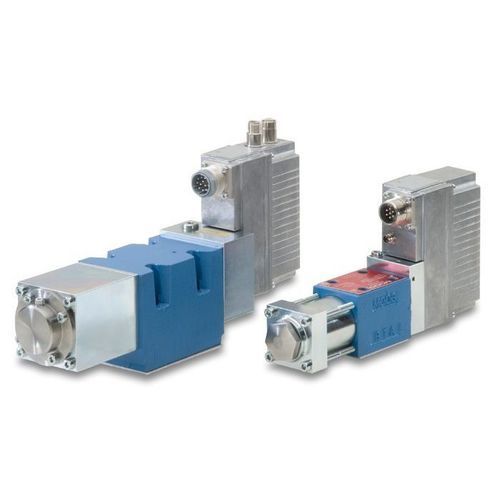

Distributeur hydraulique à tiroir D638

à commande électriqueà commande directeélectrohydraulique

Description du produit
Les séries D638 et D639 sont des servovannes à commande directe avec amplificateur intégré, capteur de pression embarqué et interface de terrain optionnelle. Elles utilisent un moteur linéaire à aimant permanent pour l'entraînement direct du tiroir, supprimant le besoin d'huile de pilotage. Montage ISO 4401 : taille 03 (D638) et taille 05 (D639).

Caractéristiques principales
Conçues pour des applications industrielles exigeantes, ces servovannes offrent une dynamique indépendante de la pression, une forte force de pilotage et une faible consommation électrique proche du point nul hydraulique. L'électronique intégrée et les options capteurs permettent des stratégies de contrôle flexibles pour la pression, le débit et les fonctions d'axe.

Fonctionnalités

• Entraînement direct par moteur linéaire à aimant permanent : pas d'huile de pilotage nécessaire
• Réponse dynamique indépendante de la pression
• Haute force de commande sans limitation de débit
• Faible consommation de courant au niveau ou près du point nul hydraulique
• Tiroir centré par ressort en cas de coupure d'alimentation : position neutre maintenue
• Amplificateur et électronique de contrôle intégrés avec capteur de pression embarqué
• Interface de terrain optionnelle et entrées analogiques supplémentaires pour capteurs externes

Spécifications
Modèles : D638 (ISO 4401 taille 03), D639 (ISO 4401 taille 05)
Débit nominal (ΔpN = 35 bar) : jusqu'à 40 l/min (D638), jusqu'à 100 l/min (D639)
Débit max. : 75 l/min (D638), 180 l/min (D639)
Pression max. de service (ports P, A, B) : 350 bar
Port T sans Y : 50 bar
Port T avec Y : 350 bar (D638), 210 bar (D639)
Temps de réponse (0–100 %) : 8 ms (D638), 14 ms (D639)
Tension d'alimentation : 24 V DC (18–32 V DC)
Options de signal : ±10 V, ±10 mA, 4–20 mA
Interfaces électriques : connecteurs 6+PE ou 11+PE
Capteurs intégrés : capteur de pression embarqué (port A) ; options A, B & P disponibles

Ressources
Les catalogues techniques, plans d'installation et manuels firmware/interface sont disponibles dans la documentation produit.
