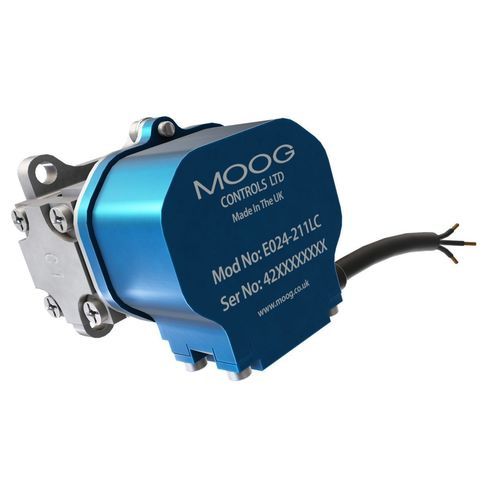

Distributeur hydraulique à tiroir E024

à commande électriqueactionné par solénoïdeélectrohydraulique

Vue d'ensemble
La 24 Series de Moog est la plus petite et la plus légère des servovalves nozzle‑flapper de sa catégorie, conçue pour des applications haute performance où le poids, l'encombrement et la rapidité sont critiques. La 24 Series est utilisée en motorsport et dans des systèmes aéronautiques pour des contrôles hydrauliques rapides et répétables. Elle supporte des chocs jusqu'à 50 g et une température d'utilisation jusqu'à 135 °C.

Caractéristiques

• Design ultra‑léger — poids : 95 g (3,35 oz).
• Format compact — sensiblement plus petite que les variantes de la série Moog E030, simplifiant l’intégration en espace restreint.
• Haut débit — jusqu'à 7,5 l/min (1,98 USg/min) pour une action rapide.
• Fiabilité issue de l’aérospatial — dérivée de la technologie servovalve E030 de Moog utilisée en commandes de vol.
• Contrôle rapide et précis — réponse rapide et grande répétabilité pour le contrôle de position, pression et force.
• Faible signal d’entrée — signal nominal 10 mA permettant une intégration énergétique efficace (compatibilité ECU F1 en motorsport).

Spécifications
Données hydrauliques
Débit nominal*: 0,3 à 7,5 l/min (0,1 à 2,0 USg/min)
Configurations standards : 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min (0,1, 0,3, 0,4, 0,5, 1,0, 1,3, 2,0 USg/min)
Pression maximale de service : 280 bar (4 061 psi)

Données de performance
Réponse 100 % en échelon** : 1,8 ms
Réponse en fréquence*** : jusqu’à 400 Hz (à 90° de déphasage)

Données électriques
Signal nominal**** : 10 mA (configurations standard)

Données physiques
Taille (schéma de montage) : montage standard Moog
Poids : 95 g (3,35 oz)
Options supplémentaires : High Efficiency, Vented Motor Cap, Logic

* @ ∆p 70 bar (1 000 psi) ** Réponse à 3 000 psi de pression système *** à 90° de déphasage **** Bobines en parallèle

Caractéristiques techniques

• Série / Modèle : 24 Series (E024)
• Plage de débit nominal : 0,3–7,5 l/min (0,1–2,0 USg/min)
• Options de débit standard : 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min
• Pression maximale de service : 280 bar (4 061 psi)
• Réponse 100 % en échelon : 1,8 ms (mesurée dans les conditions spécifiées)
• Réponse en fréquence : jusqu’à 400 Hz (à 90° de déphasage)
• Signal électrique nominal : 10 mA (bobines en parallèle)
• Taille / montage : schéma de montage standard Moog
• Poids : 95 g (3,35 oz)
• Capacités environnementales : résistance aux chocs jusqu’à 50 g ; température d’utilisation jusqu’à 135 °C
• Options disponibles : High Efficiency, Vented Motor Cap, Logic
