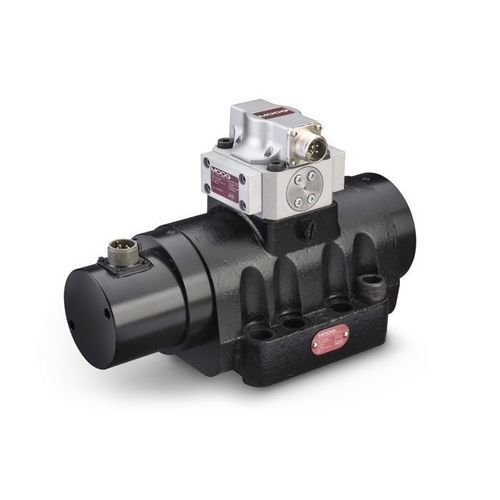

Distributeur hydraulique à tiroir 79-200

piloteélectrohydraulique3 voies

Description du produit
Les servo‑vannes de régulation de débit de la série 79 de Moog sont des vannes à tiroir destinées aux applications 3‑ et de préférence 4‑voies. Ces servo‑vannes à trois étages ont été conçues pour les systèmes nécessitant de forts débits et une puissance élevée. Elles conviennent aux systèmes électrohydrauliques de régulation de position, de vitesse, de pression ou de force exigeant des performances dynamiques élevées.

Caractéristiques

• Servo‑vannes à trois étages pour applications exigeant des débits élevés et une forte puissance
• Forces d'entraînement de bobine élevées et conception robuste assurant une longue durée de vie
• Rétroaction électrique sur le tiroir principal pour une faible hystérésis et une excellente linéarité
• Possibilité de prises d'alimentation et de retour pilote externes

Spécifications
Données hydrauliques
Débit nominal*: 400 à 1000 l/min
Configurations standard: 400, 800, 1000 l/min
Pression maximale de service: 210, 310 ou 350 bar

Données de performance
Réponse échelon 100%**: 6 à 15 ms
Réponse en fréquence***: 55 à 110 Hz

Données électriques
Signal nominal****: 8 à 50 mA
Configurations standard: 15, 40 mA

Données physiques
Dimension (gabarit de montage): Moog Standard
Poids: 16,1 kg
Options supplémentaires: Options supplémentaires de débit, pression et autres configurables disponibles

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressources - documentation et plan d'installation

• Catalogue : 79 Series Servo Valves
• Manuel : 79-200 Series Servo Valves
• Plan d'installation : 79-200 Series Servo Valve
• Présentation de la gamme : Servovannes à rétroaction mécanique (Overview)
• Fiche technique : Trois clés pour spécifier des servovannes durables (Overview)
• Whitepaper : Conception de servovannes durables

Caractéristiques / spécifications techniques

• Type : Servo‑vannes de régulation de débit à trois étages
• Débit nominal : 400–1000 l/min
• Débits standard : 400, 800, 1000 l/min
• Pression maximale de service : 210 / 310 / 350 bar
• Réponse échelon 100% : 6–15 ms
• Réponse en fréquence : 55–110 Hz
• Signal électrique nominal : 8–50 mA (standard 15 ou 40 mA)
• Poids : 16,1 kg
