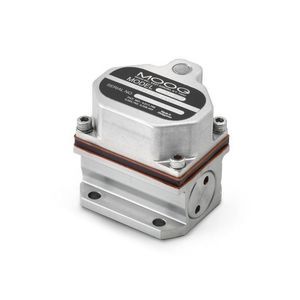

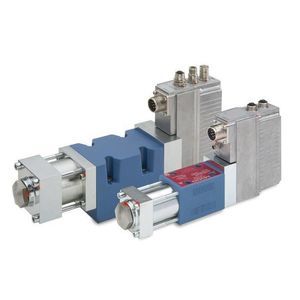

Distributeur hydraulique à tiroir 771
à clapetà commande électriqueà commande assistée

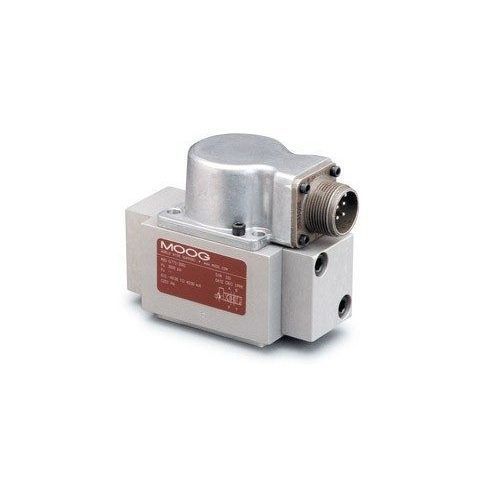

Distributeur hydraulique à tiroir - 771 - Moog GmbH - Niederlassung Memmingen - à clapet / à commande électrique / à commande assistée
Distributeur hydraulique à tiroir - 771 - Moog GmbH - Niederlassung Memmingen - à clapet / à commande électrique / à commande assistée
Distributeur hydraulique à tiroir - 771 - Moog GmbH - Niederlassung Memmingen - à clapet / à commande électrique / à commande assistée - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à tiroir, à clapet
Commande
à commande électrique, électrohydraulique, à commande assistée
Orifices/positions
4 voies, 3 voies
Autres caractéristiques
compact, à une bobine
Pression

210 bar, 350 bar
(3 045,79 psi, 5 076,32 psi)

Débit

4 l/min, 10 l/min, 19 l/min, 38 l/min, 57 l/min
(1,1 us gal/min, 2,6 us gal/min, 5 us gal/min, 10 us gal/min, 15,1 us gal/min)

Description

Description du produit
Les servovannes de régulation de débit des séries 771, 772 et 773 sont des vannes à clapet pour applications 3 voies et de préférence 4 voies. Elles reposent sur une architecture deux étages haute performance couvrant une plage de débit nominal de 1,9 à 57 l/min (1 à 15 gpm) à 210 bar (3000 psi) de chute de pression sur la vanne par tiroir de commande. Ces vannes conviennent aux systèmes électrohydrauliques de position, de vitesse, de pression ou de force exigeant une grande rapidité de réponse dynamique. Les vannes 77X sont idéales pour les applications nécessitant une dynamique supérieure.

Caractéristiques
  • Servovanne deux étages avec rétroaction mécanique (MFB)
  • Technologie d'étage pilote à double buse à faible friction pour une grande dynamique, une haute résolution et une faible hystérésis
  • Forces d'entraînement élevées de la bobine et construction robuste pour une longue durée de vie
  • Dimensions d'encombrement réduites
  • Version intrinsèquement sûre disponible pour les applications nécessitant une certification pour zones dangereuses

Spécifications (tableau)
Spécifications
Données hydrauliques
Débit nominal*: 1.9 à 57 l/min
Configurations standard : 4, 10, 19, 38, 57 l/min
Pression de service max. : 210 ou 350 bar
Données de performance
Réponse à 100% d'impulsion** : 4 à 17 ms
Réponse en fréquence*** : 115 à 215 Hz
Données électriques
Signal nominal**** : 8 à 200 mA
Configurations standard : 8, 15, 20, 40, 200 mA
Données physiques
Taille (gabarit de montage) : (G)771 : Size 02 (ISO 10372-02-02-0-92) ; (G)772 : Size 03 (ISO 10372-03-03-0-92) ; (G)773 : Moog Standard
Masse : 0,86 kg
Autres options : Intrinsèquement sûr, réglage magnétique du point zéro, capuchon de moteur ventilé, polarité inversée

* @ ∆p 70 bar (1,000 psi)
** Réponse à 3,000 psi de pression système
*** à 90° de déphasage
**** Bobine simple

Ressources / documents (extrait)
Plusieurs documents produit et plans d'installation disponibles (catalogues, manuels, fiches techniques, dessins d'installation).

Catalogues

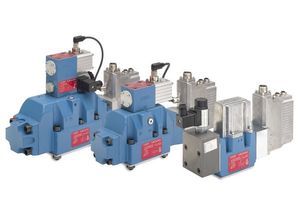

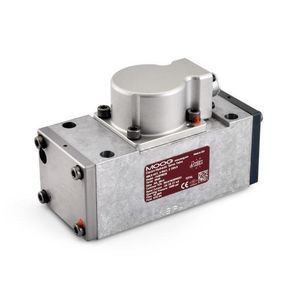

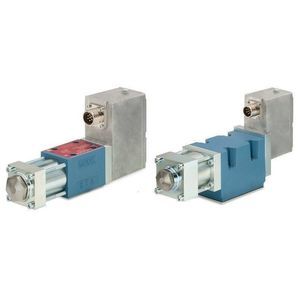

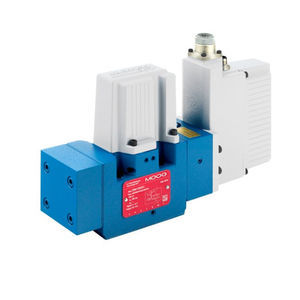

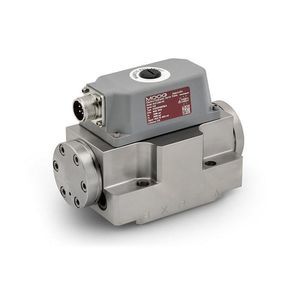

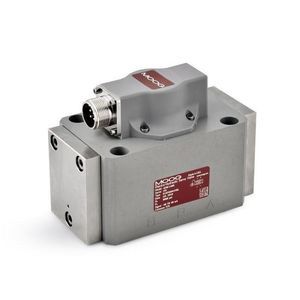

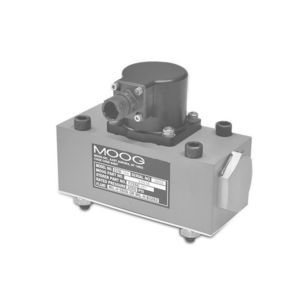

Autres produits Moog GmbH - Niederlassung Memmingen

---
