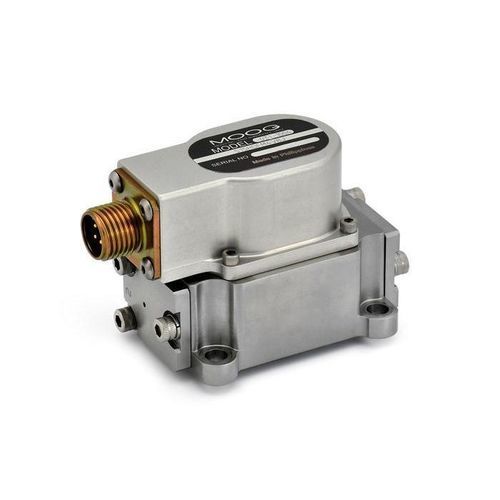

Distributeur hydraulique à tiroir 31

à clapetà commande assistéeélectrohydraulique

Description du produit
La Série 31 de Moog est un servovanne à deux étages à régulation de débit, doté d'une première étape pilotée à double buse avec retour mécanique, d'un boîtier en acier inoxydable et d'un moteur à couple intégré logé dans un compartiment étanche à l'environnement. Le principe buse-clapet offre une grande réactivité, stabilité et précision dans un encombrement réduit, adapté aux applications nécessitant un contrôle dynamique rapide et une régulation précise. Par rapport à la Série 30 à débit supérieur, la Série 31 affiche une densité de puissance d'environ 0,75 HP par oz. équivalent (9,3 HP au total). De nombreuses options sont disponibles : capots moteur ventilés ou non, versions pigtail pour l'installation, options de serre-câbles et connecteurs spéciaux.

Caractéristiques

• Servovanne biphasée à régulation de débit avec double buse et retour mécanique
• Étape pilote double buse à faible friction pour haute résolution et faible hystérésis
• Conception adaptée aux environnements exigeants (chocs, vibrations, hautes pressions)
• Encombrement ultracompact et faible poids
• Temps de réponse rapide pour une meilleure contrôlabilité
• Boîtier en acier inoxydable et moteur à couple intégré dans un compartiment étanche

Spécifications
Données hydrauliques
Débit nominal*: 3,8 à 15,0 l/min
Configurations standard : 3,8, 9,4, 15,0 l/min
Pression de service max. : 275 bar

Données de performance
Réponse 100% en échelon** : 2,5 ms
Réponse en fréquence*** : 200 Hz

Données électriques
Signal de commande nominal**** : 10 à 40 mA
Configurations standard : 10, 20, 40 mA

Données physiques
Taille (motif de montage) : Size 2 (ISO 10372-02-02-0-92)
Masse : 370 g

Options : capot moteur ventilé, polarité inversée, versions pigtail, connecteurs spéciaux, options de serre-câbles

* @ Δp 70 bar (1 000 psi)
** Réponse à 3 000 psi de pression système
*** à 90° de déphasage
**** Bobine unique
